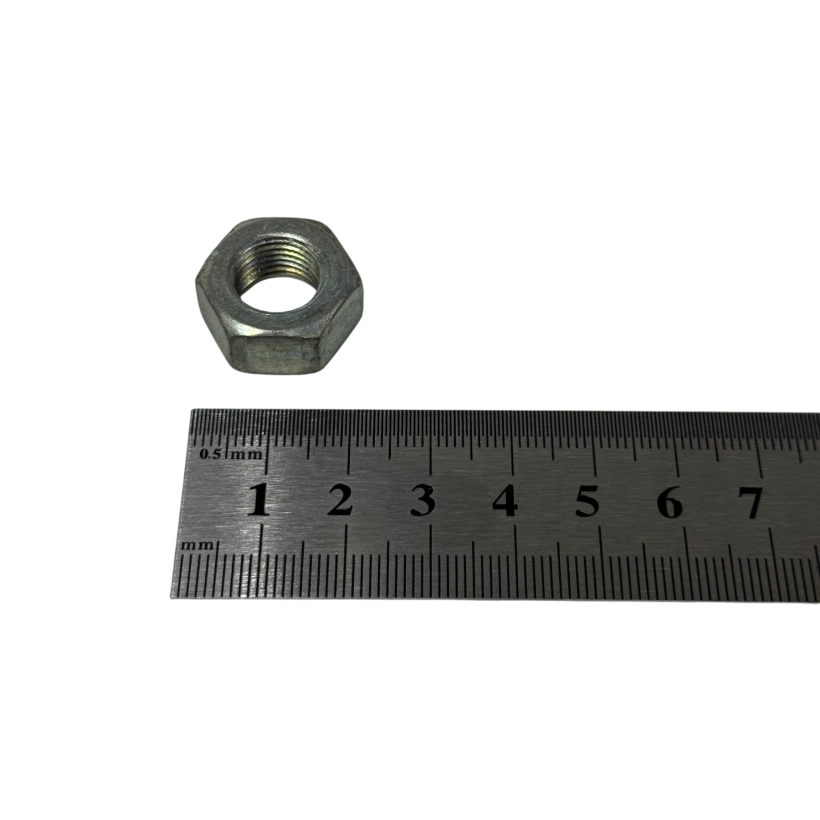

Гайка М12х1,25 250515-П29: мелкий шаг, и это самое главное

Девять из десяти проблем с этой гайкой начинаются одинаково. Человек открутил старую с передней шпильки крепления двигателя, поехал в строительный магазин, купил там «гайку М12» и приехал обратно. Накрутил на полтора витка, дальше закусило, дожал ключом, и всё. Резьба на шпильке превратилась в стружку.

Причина простая: 250515-П29 это гайка М12 с мелким шагом 1,25 мм, а в магазине вам почти наверняка дали стандартную М12 с крупным шагом 1,75. Визуально они одного размера. Физически несовместимы.

Поэтому первое, что стоит запомнить: гайка под ключ 19, высота 10 мм, резьба М12х1,25. Запишите или сфотографируйте.

М12х1,25, М12х1,75 и М12х1: чем они различаются

Разложу по-человечески, потому что на этом попадаются даже опытные.

• М12х1,75 это крупный шаг, обычная «метрика», которой торгуют на каждом углу. На шпильку с шагом 1,25 не идёт, а если дожать силой, срезает витки.
• М12х1,25 это наш случай, мелкий шаг. Держит лучше при вибрации, даёт более точную затяжку, меньше склонен к самоотвинчиванию. Именно поэтому его и ставили на ответственные соединения.
• М12х1 это ещё более мелкий шаг. Тоже отдельная гайка, тоже не взаимозаменяема с 1,25.

Проверить шаг на старой гайке можно резьбомером или простым приёмом: приложите линейку и посчитайте витки на десяти миллиметрах. Восемь витков означает шаг 1,25, десять витков это шаг 1, около шести витков это 1,75.

Если шпилька уже посажена

Старая гайка крутится легко, а новая правильная идёт туго и с хрустом? Значит предыдущий владелец уже успел прогнать шпильку крупным шагом. Метчиком тут не спасёшь, резьбу придётся восстанавливать: либо прогонять шпильку плашкой М12х1,25 и смотреть, что осталось, либо менять шпильку целиком.

Что означает номер 250515-П29

Цифры 250515 это номер автомобильной нормали, он задаёт геометрию гайки: резьбу, высоту, размер под ключ. Суффикс П29 относится к исполнению по защитному покрытию, такие гайки идут оцинкованными. Встречается и обозначение 250515-П, геометрия та же, отличается исполнение.

Исторический производитель этой нормали, завод «Красная Этна» в Нижнем Новгороде. Номер сквозной по всему отечественному автопрому, поэтому одна и та же гайка лежит и в мотоциклетном, и в грузовом, и в тракторном каталоге.

Куда ставится на мотоциклах Урал

Крепление двигателя

• передняя шпилька крепления двигателя
• задняя шпилька крепления двигателя, та же, что держит подножку пассажира

Это самые ответственные позиции. Оппозит трясёт, и ослабшая гайка на креплении двигателя даёт сначала стук, потом разбитые посадочные в раме, потом трещину по кронштейну.

Ходовая часть и рама

• палец крепления рычага
• болт крепления заднего кронштейна рамы
• болт крепления стоек

⚠️ Позиции под резьбу М12х1: это другая гайка

В каталогах под М12х1 идут щиток защитный, ручка пассажира левая и ручка пассажира правая. Гайка 250515-П29 с шагом 1,25 туда не подходит. Накрутить на пару витков можно, и люди накручивают, а потом удивляются сорванной резьбе. Для этих мест нужна гайка М12х1, спрашивайте её отдельно, подберём.

Зачем нужна и почему её меняют

Гайка делает одну вещь: создаёт и держит усилие затяжки в соединении. Усилие прижимает детали друг к другу, и соединение работает за счёт трения между плоскостями, а не за счёт того, что болт упирается в стенку отверстия. Как только затяжка ушла, соединение начинает жить своей жизнью, и детали разбивают посадочные места.

Менять гайку стоит, если:

• грани слизаны, ключ проворачивается, гайку приходится ловить газовым
• резьба вытянута, гайка накручивается от руки по всей длине без сопротивления
• на торцах видны забоины, гайка не садится ровно на шайбу
• покрытие сошло, тело гайки в рыхлой ржавчине
• гайку уже грели горелкой или срезали болгаркой
• вы просто разобрали ответственное соединение: на креплении двигателя новая гайка стоит дешевле любого разговора

Скажу прямо: гайка это расходник. На соединениях, которые работают на вибрации, экономить на ней смысла нет никакого.

Как эту деталь называют

Заводские наименования

• гайка М12х1,25
• гайка М12х1,25-10 (цифра 10 это высота)
• гайка шестигранная нормальная М12х1,25
• гайка по автонормали 250515-П29
• гайка 250515П29, 250515-П

Как говорят в гараже

Гайка на двенадцать. Гайка под девятнадцатый. Мелкая двенадцатая. Гайка мелкого шага. Гайка двенадцать на одну двадцать пять. Гайка шпильки двигателя. Просто «та гайка с мелкой резьбой». В поиске чаще всего набирают «гайка М12х1.25» и «250515-П29», по этим двум запросам её и находят.

Применимость: мотоциклы, автомобили и прочая техника

Сразу как механик: 250515-П29 это крепёж по сквозной автонормали, а не деталь под одну модель. Список ниже показывает, где она реально встречается. Точку ставит не список, а резьбомер и штангенциркуль по вашей снятой гайке.

Мотоциклы

• Урал: ИМЗ-8.103-10, ИМЗ-8.103-30, ИМЗ-8.103-40 «Турист», ИМЗ-8.101, М-61, М-62, М-63, М-66, М-67, М-67-36, Урал Турист, Урал Соло, Урал Ретро, Урал Спортсмен, Урал Патруль, Урал Волк, Gear Up, Patrol, Ranger
• Днепр (КМЗ): МТ-9, МТ-10, МТ-10-36, МТ-11, МТ-16, Днепр-11, Днепр-16, К-650, К-750
• ИЖ, Минск, Восход: на отдельных соединениях рамы и навесного, строго по промеру

Легковые и внедорожники

• УАЗ: Патриот, Хантер, Буханка, 469, 3151, 3160, 3163. По каталогу УАЗ встречается на подвеске двигателя, нижнем и верхнем креплении амортизаторов, промежуточной опоре карданного вала, отбойнике рессоры, нижнем креплении задней тормозной колодки
• ГАЗ: Волга, Газель, Соболь, ГАЗ-53, ГАЗ-66, ГАЗ-3307
• Москвич, ВАЗ: на отдельных узлах, по промеру

Грузовики и автобусы

• ЗИЛ: шпильки полуоси, тяга рулевая поперечная, ЗИЛ-130, 131, 4331, 5301 «Бычок»
• КамАЗ, МАЗ, КрАЗ, Урал-4320 на креплениях навесного и подвески
• ПАЗ, ЛиАЗ и прочая коммерческая техника на базе этих агрегатов

Двигатели, тракторы, сельхозтехника

• ЯМЗ: шпильки скобы форсунки, ЯМЗ-236, 238, 240
• МТЗ: болт рессоры стяжной, сайлентблок, МТЗ-80, 82
• ЮМЗ, Т-40, Т-150, ДТ-75, навесное оборудование
• дизель-генераторы, компрессоры, насосные станции, прицепная техника

Прочее

• каракаты, трициклы, вездеходы и самоделки на отечественных агрегатах
• лодочные прицепы, мотоприцепы, тележки
• станки, редукторы, любая сборка, где нужен крепёж мелкого шага

Правило на все случаи: снимите старую гайку, проверьте резьбомером шаг, замерьте высоту и размер под ключ. М12х1,25, высота 10, ключ 19 означает, что это она. Нет резьбомера, пришлите фото гайки на линейке, подскажем.

Замена и затяжка: как делаю я

Инструмент: ключ или головка на 19, желательно динамометрический ключ, щётка по металлу, проникающая смазка, медная или графитовая смазка под резьбу. Из расходников новые шайбы и гроверы, они копеечные.

Шаг 1. Открутить правильно

Прикипевшую гайку сначала пролейте проникающей смазкой и дайте постоять минут десять, а не рвите сразу. Головка лучше рожкового ключа: рожковый на закисшей гайке слизывает грани за один рывок. Совсем закисла, грейте сам крепёж, а не деталь рядом.

Шаг 2. Осмотреть шпильку или болт

Это главный шаг, и его пропускают. Прогоните резьбу щёткой, посмотрите на витки. Вытянутая, подрезанная или замятая резьба означает, что новая гайка не создаст нужного усилия, сколько её ни тяни. Такую шпильку либо прогоняют плашкой М12х1,25, либо меняют. На креплении двигателя я всегда меняю.

Шаг 3. Подготовить резьбу

Витки зачистите, обезжирьте, нанесите тонкий слой медной или графитовой смазки. Через два года вы же эту гайку будете откручивать, и спасибо себе скажете. На соединениях, которые любят самоотвинчиваться, вместо смазки можно пройти резьбовым фиксатором средней фиксации, но тогда учтите, что откручивать придётся с подогревом.

Шаг 4. Шайбы и стопорение

Ставьте комплект, который был заложен конструктором: плоская шайба, затем гровер или стопорная шайба. Самодельные подкладки из того, что нашлось, меняют высоту пакета и усилие затяжки. Где по конструкции стояла контргайка, контргайку и верните.

Шаг 5. Затянуть по моменту

Момент берите из руководства по эксплуатации своей модели, там он прописан по узлам. Руководства под рукой нет, держите ориентир: для М12 мелкого шага класса прочности 8 по стали это порядка 60-75 Н·м. Подчёркиваю, ориентир. На старой резьбе, на алюминии и на шпильке неизвестного состояния берите нижнюю границу. Тянуть «от души» на креплении двигателя нельзя: вытянете шпильку, и ремонт выйдет совсем другого масштаба.

Шаг 6. Затягивать по порядку

Где гайка не одна, а в группе (крепление двигателя, кронштейны), наживите все от руки, потом тяните в два-три прохода крест-накрест. Так пакет садится ровно, без перекоса.

Шаг 7. Проверить через сотню километров

Вот это на оппозите обязательно. Вибрация двухцилиндрового Урала доводит свежую затяжку до ослабления за первые же выезды. Проверьте крепёж двигателя, рычагов и стоек через 100-200 км после сборки, а дальше каждое ТО. Два раза в год подтянуть гайку дешевле, чем один раз поменять кронштейн.

Три вещи из практики. Первое: берите гайки с запасом, десяток к одной нужной. Одна обязательно укатится под верстак, вторая окажется с забитой резьбой. Второе: заодно закажите шайбы и гроверы, они идут в комплекте с головой. Третье: не ставьте гайку, которую уже срезали или грели, у неё растянута резьба и она не держит момент.

Технические характеристики

Высота и класс прочности у разных партий немного отличаются. Нужны точные цифры под ваше соединение, напишите нам: промерим конкретный экземпляр со склада и проверим шаг резьбомером перед отправкой.

Частые вопросы

Чем М12х1,25 отличается от обычной М12?

Шагом резьбы. «Обычная» М12 из магазина это крупный шаг 1,75. У нашей гайки шаг 1,25, мелкий. Они не взаимозаменяемы: попытка накрутить срывает витки на шпильке.

Как узнать свой шаг без резьбомера?

Приложите линейку к резьбе и посчитайте витки на 10 мм. Восемь витков это шаг 1,25, десять витков это шаг 1, около шести витков это 1,75.

Подойдёт ли на щиток защитный и ручки пассажира?

Нет. Эти позиции идут под резьбу М12х1, а у нас 1,25. Нужна другая гайка, спрашивайте отдельно.

Какой нужен ключ?

19 мм. Головка на 19 предпочтительнее рожкового ключа: на закисшей гайке рожковый слизывает грани.

Можно ли ставить старую гайку обратно?

На неответственных соединениях да, если грани целы и резьба не вытянута. На креплении двигателя, рычагов и стоек ставьте новую, она стоит копейки.

Сколько брать?

Считайте по своим позициям и добавьте пару сверху. По практике на крепление двигателя и ходовую уходит от четырёх до восьми штук, а одна-две всегда теряются в процессе.

Нужен ли резьбовой фиксатор?

На соединениях, которые ослабевают от вибрации, фиксатор средней фиксации помогает. Но помните, что откручивать потом придётся с подогревом. Альтернатива — штатный гровер и регулярная проверка затяжки.

Купить гайку М12х1,25 250515-П29 в Mozap.ru

Магазин Mozap.ru работает в Нижнем Тагиле, проспект Ленина, 71. Можно забрать самовывозом, можно отправить.

Отправляем запчасти и крепёж по всей России: Москва, Санкт-Петербург, Екатеринбург, Пермь, Челябинск, Тюмень, Уфа, Казань, Самара, Новосибирск, Омск, Красноярск, Иркутск, Якутск, Хабаровск, любой посёлок, куда доезжает почта. Работаем и с ближним зарубежьем: Казахстан, Беларусь, Армения, Киргизия, Узбекистан.

Метизы лёгкие, поэтому дешевле всего брать их вместе с остальным заказом. Заказ до 15:00 по местному времени уходит в тот же день. Совет из опыта: если разбираете крепление двигателя или ходовую, закажите гайки комплектом сразу с шайбами и гроверами. Второй раз лезть в то же место из-за одной гайки обиднее всего.
