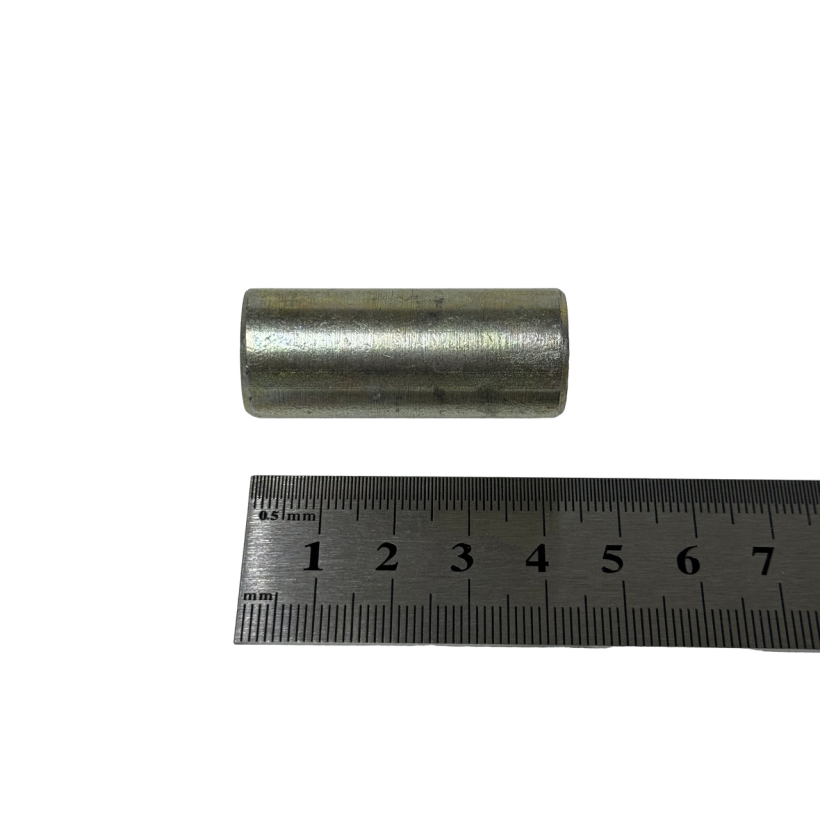

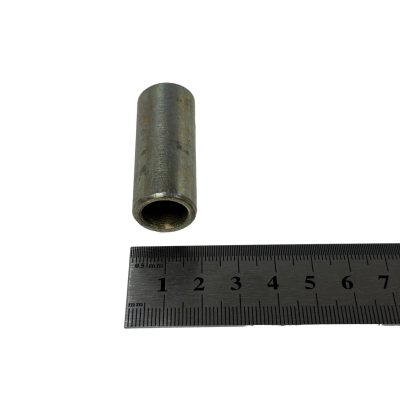

Втулка сайлентблока маятника Урал 6309763: железная трубка, которая держит всю заднюю геометрию

Деталь выглядит максимально скучно. Стальная трубка, никакой механики, ничего не крутится. Поэтому её и выкидывают при ремонте со словами «а, да нормальная ещё». А потом мотоцикл виляет задом на трассе, маятник стучит на кочках, покрышка жрётся наискосок, и владелец едет покупать новые амортизаторы и сайлентблоки.

Распорная втулка сайлент-блока маятника под артикулом 6309763 делает одну вещь, но делает её так, что без неё не работает весь шарнир. Она принимает на себя усилие затяжки оси маятника. Всё. Но если её длина ушла хотя бы на миллиметр, резина сайлентблока либо раздавлена в лепёшку, либо наоборот болтается.

Зачем вообще нужна распорная втулка

Объясню механику, иначе непонятно, почему эта трубка критична.

Маятник (задняя вилка) крепится к раме не на подшипниках, а через сайлентблоки — резинометаллические шарниры. Каждый такой шарнир это наружная обойма, слой резины и внутренняя металлическая втулка. Через внутренние втулки проходит ось маятника, и её гайка затягивается с серьёзным моментом.

Вот тут и вступает распорная втулка. Она стоит по оси между внутренними обоймами сайлентблоков и работает упором.

• Забирает усилие затяжки на себя. Момент гайки замыкается через металл, а не через резину. Без втулки или с короткой втулкой затяжка сминает сайлентблок, резина выдавливается, шарнир теряет подвижность.
• Задаёт точное расстояние между сайлентблоками. Отсюда и название распорная или дистанционная. Расстояние расчётное, оно определяет, в каком состоянии резина живёт: не сжатая и не растянутая.
• Убирает осевой люфт маятника. Сработалась по длине, и маятник начинает гулять вдоль оси. Отсюда стук, виляние, уход геометрии.
• Держит резину в рабочем режиме. Пережатый сайлентблок рвётся по слою за сезон. Недожатый отдаёт весь крепёж в разнос. Втулка задаёт середину.
• Защищает ось от проворота в резине. Через втулку усилие идёт на металл, а не на резиновую обойму, поэтому ось не разбивает посадку.

Место установки

Деталь ставится внутри узла крепления маятника к раме, по оси качания задней вилки. Снаружи её не видно совсем: вы видите только шляпку оси (болта) маятника с одной стороны и гайку с другой. Всё остальное спрятано в проушинах маятника.

Порядок сборки по оси выглядит так: ось маятника, внутренняя обойма первого сайлентблока, распорная втулка, внутренняя обойма второго сайлентблока, шайба, гайка. Резина сайлентблоков при этом опирается на наружные обоймы, запрессованные в проушины маятника.

Важно: 6309763 это БОЛЬШАЯ втулка

В узле маятника применяется пара втулок: большая (длинная) и маленькая (короткая). Артикул 6309763 — это именно большая. Маленькая идёт под своим номером.

Перед заказом снимите старую деталь и промерьте длину штангенциркулем. Это главный параметр, а не диаметр. Поставите короткую вместо длинной, и затяжка раздавит сайлентблок с первой же гайки. Не уверены, какая у вас стояла, пришлите фото и размеры, разберёмся.

Как эту деталь называют

Заводские наименования

• втулка сайлент-блока распорная
• втулка сайлентблока маятника большая
• втулка распорная маятника задней вилки
• втулка дистанционная сайлент-блока
• деталь 6309763, ИМЗ 6309763

Как зовут в гараже

Распорка. Распорная втулка. Втулка маятника. Втулка под ось маятника. Дистанционка. Трубка маятника. Длинная втулка. Втулка сайлентблока. Просто «та трубка между сайлентблоками». В объявлениях чаще всего пишут «втулка сайлентблока маятника Урал» и «распорная втулка маятника», по этим фразам деталь и ищут.

Признаки, по которым втулку меняют

• глухой стук и щелчки в районе крепления маятника на кочках и при трогании
• заднее колесо «гуляет», мотоцикл виляет задом на трассе и в повороте
• маятник качается вдоль оси, если взяться за него руками и подвигать влево-вправо
• ось маятника затягивается «в пустоту», гайка крутится дальше нормы
• наоборот: маятник закусывает и не возвращается плавно после прожатия подвески
• на снятой втулке видна выработка, наклёп, задиры по наружной поверхности
• торцы втулки смяты, завалены, расклёпаны от затяжки
• втулка стала короче старой на глаз или по замеру
• резина сайлентблоков выдавлена наружу или порвана по слою
• покрышка заднего колеса изношена неравномерно, пилой или наискосок

И железное правило: если вы разобрали узел маятника, втулку и сайлентблоки меняете комплектом. Собрать обратно на старую распорку, чтобы через месяц опять снимать колесо и выпрессовывать шарниры, удовольствие ниже среднего.

Замена распорной втулки сайлентблока маятника: как делаю я

Работа серьёзнее, чем кажется по размеру детали: придётся снимать маятник. Нужны ключи и головки под ось маятника, вороток с трубой, съёмник или оправки для выпрессовки сайлентблоков, молоток, штангенциркуль, проникающая смазка, мыльная вода, ветошь. Из полезного — тиски и домкрат. По времени от часа до половины дня, в зависимости от того, насколько прикипела ось.

Шаг 1. Подготовка и замеры до разборки

Мотоцикл на ровную твёрдую площадку, на центральную подставку. Перед тем как что-то крутить, покачайте маятник руками влево-вправо и вверх-вниз, запомните характер люфта. Это пригодится при проверке после сборки.

Шаг 2. Разгрузить и разобрать

Снимите заднее колесо, отсоедините амортизаторы от маятника, уберите всё, что мешает: карданный вал, крепление крыла, тормозные тяги. У машины с коляской отсоедините растяжки, если они идут на маятник. Подставьте опору под раму.

Шаг 3. Выкрутить ось маятника

Самое закисшее место на всём мотоцикле. Пролейте проникающей смазкой и дайте постоять, лучше полчаса. Ось выбивайте через медную или алюминиевую проставку, прямым ударом стального молотка резьбу вы убьёте. Не идёт — греть зону проушины феном, а не горелкой: рядом резина.

Шаг 4. Снять маятник и вынуть втулку

Маятник уходит назад. Распорная втулка обычно выпадает сама или выбивается легко. Положите её на чистую тряпку, рядом с ней положите новую.

Шаг 5. Сравнить старую и новую по длине

Ключевой шаг, без него дальше не двигаемся. Промерьте штангенциркулем длину старой и новой втулки. Разница в миллиметр и больше означает одно из двух: старая села от затяжки (тогда новая правильная), либо вам прислали втулку из другой пары. Разберитесь до сборки, а не после.

Заодно проверьте торцы новой детали: они должны быть ровные и строго перпендикулярные оси. Завал на торце даёт перекос, и перекос режет сайлентблок.

Шаг 6. Сайлентблоки

Пока маятник снят, выпрессуйте старые сайлентблоки и посмотрите на резину. Трещины, выдавленная наружу резина, отслоение от обоймы — меняем. Новые запрессовывайте оправкой подходящего диаметра, можно смочить мыльной водой. Стучать молотком по обойме напрямую нельзя: мнётся и встаёт косо.

Шаг 7. Проверить проушины и ось

Промойте посадочные в проушинах маятника, снимите щёткой рыхлую ржавчину, пройдите грунтом или смазкой. Саму ось осмотрите на износ и овал: разбитая ось в паре с новой втулкой даст люфт заново. Сильная выработка — меняйте ось вместе с втулкой.

Шаг 8. Собрать по порядку

Соберите узел в штатной последовательности: ось, обойма сайлентблока, распорная втулка, вторая обойма, шайба, гайка. Втулка должна встать между обоймами без зазора и без натяга. Ось смажьте тонким слоем смазки, чтобы в следующий раз она вышла по-человечески.

Шаг 9. Главный секрет: когда затягивать гайку

Тот момент, который отличает ремонт на годы от ремонта на сезон. Окончательно затягивайте ось маятника, когда мотоцикл стоит на колёсах и подвеска нагружена, а не когда он висит на подставке с вывешенным колесом.

Логика простая. Резина сайлентблока работает на скручивание относительно нейтрального положения. Затянете на вывешенном маятнике, и резина окажется заранее скрученной, в рабочем ходу её начнёт рвать. Затяните под нагрузкой, и шарнир будет гулять в обе стороны от середины. Этот приём стоит ноль рублей и удваивает ресурс сайлентблоков.

Шаг 10. Проверка

Покачайте маятник руками: осевого люфта быть не должно, а вертикальный ход должен быть плавным, без закусывания и без щелчков. Соберите остальное, поставьте колесо, прокачайте подвеску. Прокатитесь по той же дороге, где стучало. Через 300-500 км проверьте затяжку гайки оси: после приработки она может ослабнуть.

Три замечания напоследок. Первое: берите сразу комплект — распорную втулку, сайлентблоки и, если ось разбита, ось. Разбирать узел дважды дороже любой сэкономленной позиции. Второе: не подкладывайте шайбы вместо нормальной втулки, расстояние вы этим не выставите. Третье: обратите внимание и на вторую, маленькую втулку из пары, обычно они доживают синхронно.

Применимость по моделям

Мотоциклы Урал (ИМЗ, Ирбит)

• ИМЗ-8.103-10 с коляской
• ИМЗ-8.103-30 с приводом на колесо коляски
• ИМЗ-8.103-40 «Турист»
• ИМЗ-8.101 и родственные модификации
• М-61, М-62, М-63, М-66, М-67, М-67-36
• Урал Турист, Урал Соло, Урал Ретро, Урал Спортсмен, Урал Патруль, Урал Волк
• Урал Gear Up, Patrol, Ranger, Tourist, City, Sportsman экспортных серий с этой схемой крепления маятника

Днепр и родственная техника

• Днепр МТ-9, МТ-10, МТ-10-36, МТ-11, МТ-16, Днепр-11, Днепр-16, К-650, К-750

Честно про «Днепр»: узел крепления маятника у КМЗ свой, длина распорки может отличаться. На собранных вперемешку машинах встаёт. Сверяйте по снятой детали, замер длины решает.

Прочее

• каракаты, трициклы, вездеходы и мотособаки на уральском маятнике и раме
• мотоприцепы и колясочные модули на уральских узлах
• восстановленная техника с родной задней вилкой

Универсальное правило: длина важнее всего, диаметры вторичны. Снимите старую втулку, промерьте длину, внутренний и наружный диаметр, и сверьте с нами перед заказом.

Технические характеристики

Точную длину, диаметры и вес конкретного экземпляра со склада промерим по вашей просьбе. Напишите нам, какие размеры у снятой детали, и мы подтвердим совместимость до отправки.

Частые вопросы

Чем большая втулка отличается от маленькой?

Длиной. В узле маятника их две, каждая под свою позицию, и перепутать нельзя. Артикул 6309763 — большая. Промерьте снятую деталь штангенциркулем перед заказом.

Можно ли поменять втулку, не снимая маятник?

Нет. Она стоит внутри узла между сайлентблоками, доступ только со снятой задней вилкой.

Можно ли вместо втулки подложить шайбы?

Нельзя. Шайбами вы не выставите расчётное расстояние, а именно оно определяет, в каком состоянии работает резина сайлентблока. Итог предсказуемый: раздавленный или болтающийся шарнир.

Почему после ремонта сайлентблоки порвались за сезон?

Чаще всего потому, что ось маятника затягивали на вывешенном колесе. Резина оказалась заранее скрученной. Затягивать надо на мотоцикле, стоящем на колёсах, с нагруженной подвеской.

Маятник стучит, точно ли дело во втулке?

Осевой люфт и стук при трогании — да, скорее всего втулка и сайлентблоки. Вертикальный люфт и щелчки при прожатии подвески — смотрите ещё ось маятника, амортизаторы, крепление растяжек коляски.

Что взять заодно?

Сайлентблоки маятника, маленькую втулку из пары, ось маятника при износе, шайбы и гайку. Весь этот крепёж разбирается в одной операции.

Подойдёт ли на «Днепр» МТ-11?

Часто встаёт, но узел у КМЗ свой. Сверяйте длину и диаметры по снятой детали.
