Стекло стоп-сигнала 0064.003716: меняется за пятнадцать минут, а без него никуда

Треснувший рассеиватель заднего фонаря я вижу на каждом втором «Урале», который заезжает в бокс. Сначала мелкая паутинка от камня, потом кусок вылетает, и в фонаре плещется вода. Дальше по накатанной: окисляется патрон, лампа моргает, стоп-сигнал светит белым, а сзади вас догоняют, потому что никто не понял, что вы тормозите.

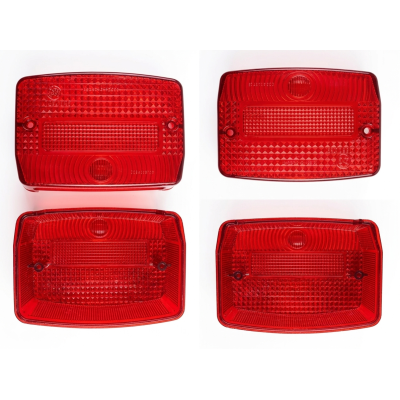

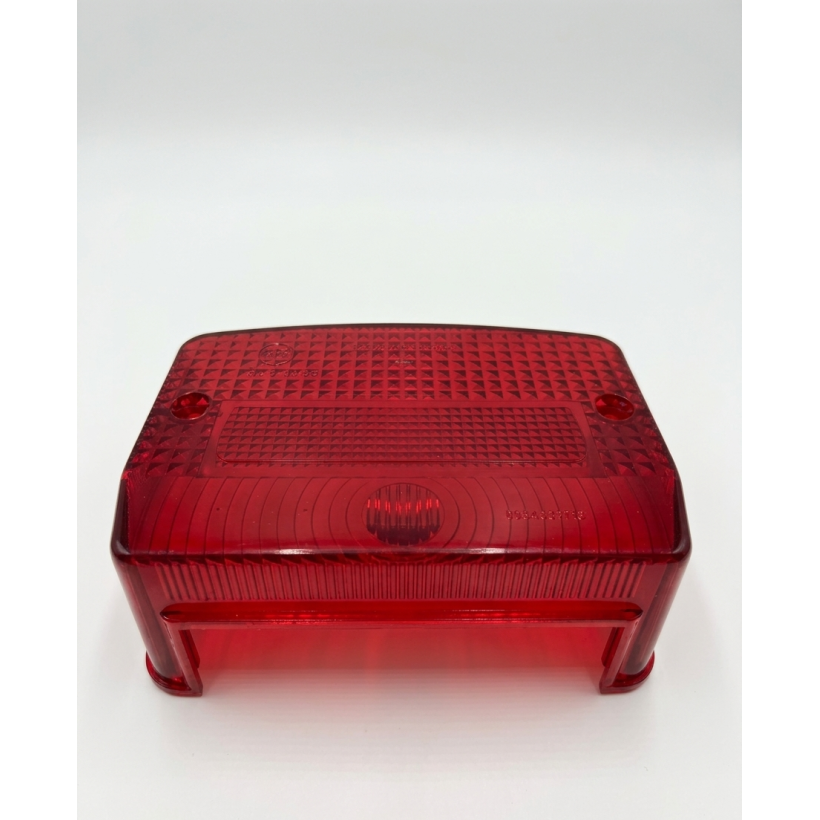

Стекло заднего стоп-сигнала под артикулом 0064.003716 закрывает вопрос целиком. Новый красный рассеиватель садится на штатное пластиковое основание фонаря, прикручивается своим же крепежом, и техника снова выглядит и светит как положено.

Что делает эта деталь

Задача у рассеивателя тройная, и провалить можно любую.

• Цвет. Лампа под стеклом светит белым. Задний габарит и стоп по требованиям обязаны быть красными, за этим и стоит цветной пластик.
• Оптика. С внутренней стороны рассеиватель весь в мелких призмах. Они разгоняют свет вбок, чтобы вас читали не только строго сзади, но и по диагонали, когда сосед перестраивается.
• Герметизация. Заднее колесо швыряет в фонарь воду, песок и реагент. Стекло тут работает крышкой, и без него электрика фонаря живёт один сезон, если повезёт.

Во многих исполнениях в рассеиватель отлит световозвращатель. Мотоцикл заглушен, ток не идёт, а катафот всё равно отражает чужой ближний свет. Мелочь, которая ночью на обочине решает.

Артикул и заводские обозначения

Основной номер по нашему каталогу: 0064.003716. Цифры 3716 в хвосте не случайны, в отечественной номенклатуре автотракторной электрики это как раз группа задних фонарей, поэтому номер узнаваем и у снабженцев, и у продавцов на разборках.

В накладных и старых каталогах та же деталь встречается как:

• рассеиватель фонаря заднего
• рассеиватель заднего фонаря красный
• стекло фонаря заднего
• рассеиватель светосигнального фонаря
• рассеиватель ФП-219, ФП-219Б, ФП-246, ФП-209 (индекс зависит от того, какой корпус фонаря стоит на технике)

Как эту деталь называют в гараже

Стекло стопаря. Красное стекло. Красный колпак. Плафон. Стоп-стекло. Линза. Морда стопаря. Катафот, если в стекле отлит отражатель. Кто-то говорит просто «стекляшка на стоп». В объявлениях и на форумах чаще всего пишут «стекло стоп-сигнала» и «рассеиватель заднего фонаря», по этим двум фразам её обычно и находят.

Место установки

Деталь ставится в задней части техники, на пластиковое основание (корпус) фонаря.

• Мотоцикл: фонарь висит на заднем крыле либо на кронштейне номерного знака. У «Урала» и «Днепра» с коляской иногда переносят на багажник.
• Снегоход: корма, на пластиковой облицовке или на заднем бампере. У «Бурана» фонарь ловит снег и лёд, стекло там ходит меньше всего.
• Квадроцикл и мотовездеход: задняя панель, дуга багажника или кронштейн под фаркопом.

Крепёж стандартный: два винта через отверстия по краям рассеивателя, между стеклом и корпусом уплотнительная резинка. Внутри патрон с двухнитевой лампой либо парой ламп: А12-21-3 на стоп-сигнал и А12-5 на габарит с подсветкой номера.

Применимость по технике

Тяжёлые мотоциклы

• Урал: ИМЗ-8.103-10, ИМЗ-8.103-30, ИМЗ-8.103-40 «Турист», М-62, М-63, М-66, М-67, М-67-36, Урал Ретро, Урал Соло, Урал Патруль, Урал Спортсмен, Урал Волк
• Днепр (КМЗ): МТ-9, МТ-10, МТ-10-36, МТ-11, МТ-12, МТ-16, Днепр-11, Днепр-16, К-650, К-750, М-72

Дорожные мотоциклы

• ИЖ: Планета 3, Планета 4, Планета 5, Планета Спорт, Юпитер 3, Юпитер 4, Юпитер 5, ИЖ 7.107, ИЖ Юнкер
• Восход: Восход-2, Восход-3, Восход-3М, Восход-3М-01, ЗиД «Сова», ЗиД-200 «Курьер»
• Минск: ММВЗ-3.112, 3.113, 3.115
• Ява, Чезет, Паннония и прочий импорт, если владелец переставил фонарь на отечественный корпус

Мопеды и мокики

• Карпаты, Верховина, Рига, Дельта, Заря, Пилот, Стриж

Снегоходы

• Буран: СБ-640, Буран А, АД, АДЕ, АЕ, 4ТД, Буран Лидер
• Тайга: Патруль, Барс, Атака, Варяг, Тайга СТ, Тайга Классик
• Рысь, а также самодельные и глубоко переделанные машины

Квадроциклы, вездеходы и прицепная техника

• Русская Механика РМ-500, РМ-500-2, РМ-650, Стелс Гепард, Стелс Леопард, Баркас, ATV китайской сборки с посадкой под этот тип фонаря
• Каракаты, вездеходы на пневматиках, болотоходы, самоделки на мотоциклетных агрегатах
• Прицепы к мотоциклам и легковым, лодочные прицепы, мотоблоки с телегой, мотоколяски

Такой разброс объясняется просто: светотехнику в советском мотопроме унифицировали ещё в семидесятых, поэтому один рассеиватель кочует с «Восхода» на «Буран» и обратно. Но угадывать вслепую не советую. Перед заказом снимите старое стекло и промерьте три размера: длину, ширину и расстояние между центрами крепёжных отверстий. Похожих корпусов выпускали несколько, и разница в пять миллиметров превращает покупку в сувенир.

Когда стекло пора менять

• трещина или скол, сквозь который видно нить лампы
• рассеиватель выгорел до бледно-розового, сзади его почти не читают
• внутри фонаря конденсат или прямо вода, лампы горят одна за другой
• стекло повело, между ним и корпусом гуляет щель
• отломано ухо под винт, деталь держится на саморезе или изоленте
• катафот в стекле помутнел и перестал отражать

Про красный скотч поверх скола скажу отдельно. Держится до первой мойки, а на осмотре считается неисправностью светового прибора. Новое стекло дешевле любого разговора на дороге.

Замена рассеивателя в гаражных условиях

Инструмента нужен минимум: крестовая отвёртка, тряпка, мелкая шкурка. Хорошо, если есть новая прокладка и баллончик WD-40.

Шаг 1. Обесточить и остудить

Выключите зажигание, скиньте минусовую клемму. Если только что приехали, дайте фонарю остыть: лампа на 21 Вт греет пластик прилично, горячий рассеиватель легче сломать.

Шаг 2. Открутить старое стекло

Два винта по краям, отвёртка строго по оси шлица. Косое усилие ломает ушки старого пластика на раз. Винт прикипел, брызните WD-40 и подождите пару минут. Шляпку сорвали, высверлите тонким сверлом, стекло всё равно идёт в мусор.

Шаг 3. Вычистить корпус

Вытряхните осколки, песок и мусор. Посадочный поясок протрите насухо. Контакты патрона с зелёным налётом зачистите шкуркой, иначе новая лампа снова начнёт моргать. Заодно проверьте массу: у техники с тридцатилетним стажем это первый подозреваемый по любой электрике.

Шаг 4. Прокладка

Старая резинка обычно превратилась в сухарь. Есть новая, ставьте новую. Нет, пройдите тонкой ниткой герметика по контуру. Заливать не надо, потом стекло не снимете без ножа.

Шаг 5. Поставить новый рассеиватель

Приложите, поймайте отверстия, наживите оба винта пальцами. Затягивайте по очереди, крест-накрест, малыми долями оборота. Момент тут смешной. Перетянете, и пластик даст трещину от уха к центру прямо на стенде, новая деталь уйдёт в мусор за одну затяжку.

Шаг 6. Проверить свет

Клемму на место, зажигание включить. Габарит светит ровным красным, без белых просветов по кромке. Жмём педаль заднего тормоза, потом ручку переднего: стоп загорается заметно ярче. Не загорается, идите смотреть лягушку, она виновата чаще лампы.

Шаг 7. Проверить на воду

Полейте фонарь из бутылки или прокатитесь после дождя и загляните внутрь. Сухо, значит собрали правильно. Стоит капля, подтяните винты на четверть оборота или добавьте уплотнитель.

Три вещи из практики. Не суйте под красное стекло дешёвый безымянный светодиод, такие вставки плавят рассеиватель за сезон. Не отмывайте фонарь керосином и растворителем, пластик от них мутнеет насовсем. И если катаетесь по лесу или по зимнику, возите запасное стекло: ветка или сосулька ловит фонарь мгновенно.

Технические характеристики

Вес и габариты приведены ориентировочно, у разных производителей они немного гуляют. Нужны точные цифры под ваш корпус фонаря, напишите нам: промеряем штангенциркулем конкретный экземпляр со склада и скажем межцентровое расстояние отверстий.

Частые вопросы

Как понять, что 0064.003716 подойдёт к моему фонарю?

Снимите старое стекло и промерьте длину, ширину и расстояние между центрами винтов. Пришлите цифры или фото в сообщении, сверим до отправки.

Идёт ли в комплекте прокладка и винты?

Поставляется сам рассеиватель. Крепёж и уплотнитель уточняйте у менеджера, часто их берут одним заказом.

Встанет ли на технику с 6-вольтовой электрикой?

Да. Стекло к бортовому напряжению отношения не имеет, разница только в лампах.

Можно ли поставить светодиодную лампу под это стекло?

Можно, если брать нормальную автомобильную с цоколем BA15s и без перегрева корпуса. Дешёвые безымянные светодиоды деформируют пластик, проверено не один раз.

Почему рассеиватель со временем светлеет?

Ультрафиолет плюс нагрев от лампы. Красный краситель выгорает, стекло розовеет и хуже читается сзади. Обычный расходник, меняется раз в несколько сезонов.

Подойдёт на «Днепр» МТ?

По корпусу фонаря у «Днепра» и «Урала» посадка часто совпадает, но проверьте размеры. Киевский завод ставил свои фонари, и у части машин крепёж другой.
