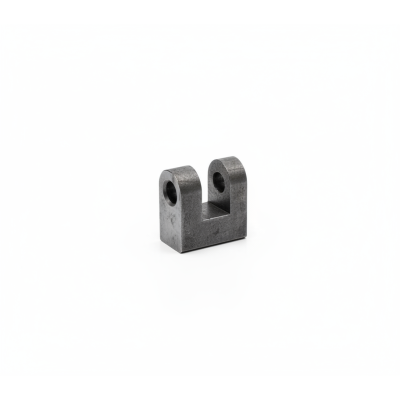

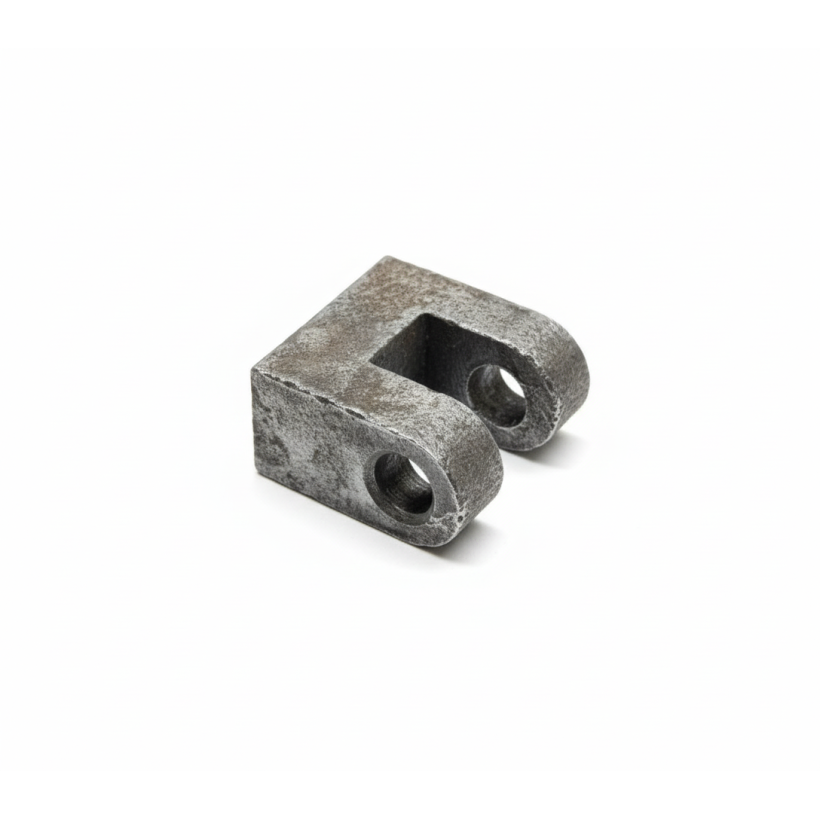

Собачка пускового механизма (кикстартера) Урал ИМЗ-8.103, М-67

Собачка пускового механизма 6204402 — деталь кикстартера в коробке передач мотоциклов Урал ИМЗ-8.103-10, ИМЗ-8.103-40, ИМЗ-8.123-10, ИМЗ-8.107, М-67 и М-67-36. При нажатии на педаль кикстартера собачка входит в зацепление с храповым венцом шестерни пускового механизма и передаёт вращение через коробку и сцепление на коленчатый вал. На мотоцикл нужна одна собачка.

Как ещё называют эту деталь

• собачка пускового механизма — заводское название в каталогах деталей Урал;
• собачка кикстартера, собачка кика;
• лапка кикстартера, лапка кика;
• собачка пускового вала, собачка ножного пускового механизма.

Где установлена и как работает

Собачка стоит в картере коробки передач, на кронштейне вала пускового механизма. Этот кронштейн выполнен за одно целое с валом. Собачка качается на оси 7204403, а пружина 6204404 со штифтом 6204406 постоянно отжимает её от центра вала.

В исходном положении упор (выключатель) удерживает собачку, и она не касается зубьев. При нажатии на педаль вал поворачивается, собачка сходит с упора и цепляет храповой венец шестерни пускового механизма. Шестерня передаёт вращение на шестерни вторичного и первичного валов, а через сцепление — на двигатель. Когда педаль отпускают, возвратная пружина поворачивает вал назад, собачка проскальзывает по зубьям и снова ложится на упор.

Применимость

• Урал ИМЗ-8.103-10 и ИМЗ-8.103-40;
• Урал ИМЗ-8.123-10;
• Урал ИМЗ-8.107;
• Урал М-67-36, Урал М-67.

По каталогу ИМЗ собачка 6204402 одна и та же в коробках передач без заднего хода и с задним ходом.

С чем не путать

В коробке Урала есть вторая «собачка» — в механизме ножного переключения передач. Её кривошип, ось и рычаг имеют другие номера, а 6204402 к ним не относится. Для мотоциклов Днепр, К-750 и М-72 применимость этой собачки не подтверждена: подбирайте деталь по номеру или сравнивайте со снятой.

Признаки износа собачки кикстартера

• педаль кикстартера проскакивает или проваливается, а коленвал не проворачивается;
• кромка собачки скруглена, сколота или смята;
• собачка не возвращается в рабочее положение: ослабла или сломана пружина, изношена ось.

Если собачка щёлкает по шестерне при работающем двигателе, сначала проверьте упор, на который она ложится. Если упор открутился или сместился, собачка не отводится от зубьев.

Как заменить собачку пускового механизма

1. Слейте масло из коробки передач. Как правило, для доступа к пусковому механизму коробку снимают с мотоцикла.
2. Открутите гайку клина 7204417, выбейте клин и снимите педаль кикстартера.
3. Снимите крышку картера коробки передач и извлеките вал пускового механизма. Запомните, как заведена возвратная пружина.
4. Извлеките ось собачки, снимите старую собачку, её пружину и штифт.
5. Осмотрите храповой венец шестерни пускового механизма, ось и пружину собачки. Изношенные детали замените вместе с собачкой: новая собачка на изношенном храповике долго не прослужит.
6. Установите новую собачку на ось с пружиной и штифтом. Проверьте, что она свободно качается и пружина возвращает её в рабочее положение.
7. Соберите коробку в обратном порядке: заведите возвратную пружину, поставьте крышку на новую прокладку, затем педаль с клином. Залейте масло.
8. Проверьте работу кикстартера. Педаль должна уверенно проворачивать двигатель и возвращаться в исходное положение, а при работающем двигателе собачка не должна щёлкать.

Совет по подбору: перед установкой приложите новую собачку к старой. Неоригинальная собачка, длиннее штатной, может задевать зубья храповика при вращении валов.

Характеристики
