Верхняя втулка (сайлентблок) амортизатора 6309296 для Урал ИМЗ-8.103 и М-67

70 ₽
  • Производитель: ИМЗ
  • Код товара: 6309296
  • Наличие: На складе

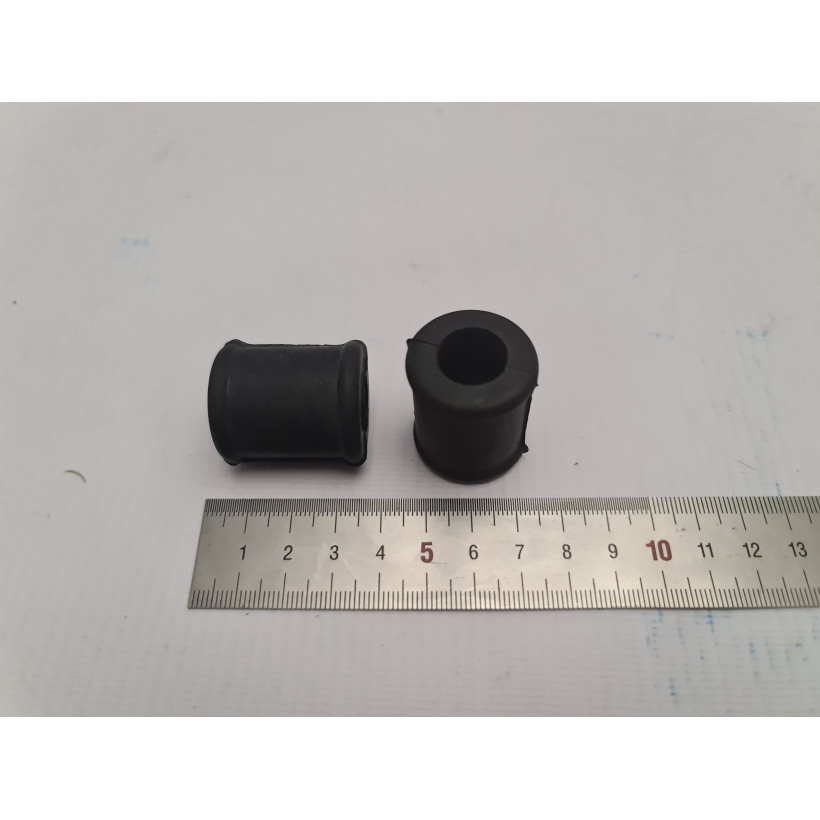

Втулка амортизатора верхняя 6309296 — резиновая втулка (сайлентблок) верхнего крепления пружинно-гидравлического амортизатора мотоциклов Урал. Она стоит там, где амортизатор крепится к раме мотоцикла или к раме коляски. Втулка работает как упругий шарнир: даёт амортизатору поворачиваться при работе подвески и смягчает удары и вибрацию в креплении.

Где установлена

По заводскому каталогу деталь стоит в двух местах:

  • Рама мотоцикла (группа 09, узел «Рама, маятник») — 2 шт., в верхних креплениях двух задних амортизаторов;
  • Шасси коляски — 1 шт., в верхнем креплении амортизатора колеса коляски.

В обоих узлах рядом с втулкой в каталоге указаны распорная втулка 6309262 и опорная шайба 6309276 в том же количестве. Это детали того же верхнего крепления, и при переборке их стоит осмотреть.

Когда менять втулку

  • в районе верхнего крепления амортизатора на неровностях появился стук;
  • резина затвердела, потрескалась или порвалась;
  • амортизатор люфтит на болту крепления;
  • резину выдавило из-под шайб.

Изношенная втулка уже не держит амортизатор плотно, и удары идут на проушину и кронштейн. На задние амортизаторы втулки лучше менять парой, чтобы обе стороны подвески работали одинаково.

Применимость

Втулка 6309296 указана в каталогах деталей для моделей:

  • Урал ИМЗ-8.103-10, ИМЗ-8.103-40 — рама мотоцикла и коляска;
  • Урал ИМЗ-8.123-10, ИМЗ-8.107;
  • Урал М-67-36 — шасси коляски.

По заводской системе нумерации первые две цифры номера обозначают тип мотоцикла, а следующие две — группу. Номер 63-09296 означает, что деталь из группы 09 «Рама» введена на модели М-63. Это первый Урал с маятниковой задней подвеской. Дальше деталь сохранилась на мотоциклах этого семейства.

Для М-63, М-66, М-67 и других модификаций сверьте новую втулку со снятой по размерам и форме.

Как ещё называют эту деталь

Заводское наименование — «Втулка амортизатора верхняя», в таблице рамы — «Втулка амортизатора». У мотоциклистов и продавцов встречаются названия: сайлентблок амортизатора, верхний сайлентблок заднего амортизатора, резиновая втулка амортизатора, втулка проушины амортизатора, резинка амортизатора.

Не путайте эту втулку с втулками сайлент-блоков маятника 6309762, 6309763 и 6309764. Это другие детали, они стоят в шарнирах маятника.

Замена верхней втулки амортизатора

Снятие

  1. Поставьте мотоцикл на подставку и разгрузите заднее колесо или колесо коляски, чтобы амортизатор не был под нагрузкой.
  2. Отверните гайку и выньте верхний болт крепления амортизатора.
  3. Отведите проушину амортизатора от кронштейна. Снимите опорные шайбы и распорную втулку, запомните, как они стояли.
  4. Выпрессуйте старую втулку из проушины. Затвердевшую резину можно вырезать ножом.

Установка

  1. Очистите проушину от остатков резины, грязи и ржавчины.
  2. Смочите новую втулку мыльным раствором, чтобы она легче вошла. Масло и консистентные смазки не используйте: резина от нефтепродуктов портится.
  3. Запрессуйте втулку в проушину без перекосов.
  4. Поставьте распорную втулку и опорные шайбы на прежние места, установите амортизатор на кронштейн, вставьте болт и затяните гайку.
  5. Опустите мотоцикл и проверьте подвеску на ходу: стука в верхнем креплении быть не должно.

При заказе на мотоцикл с коляской учитывайте количество: на задние амортизаторы мотоцикла нужно 2 втулки, на амортизатор коляски — ещё 1.

Интернет-магазин Mozap.ru находится в Нижнем Тагиле, на проспекте Ленина, 71. Запчасти отправляем по всей России и в страны ближнего зарубежья.


Общие
Материал Резина
