Сальник вилки кардана Урал 8.103-05033: та самая деталь, из-за которой под мотоциклом вечная лужа

Классика жанра. Владелец ставит «Урал» в гараж, утром под задней частью маслянистое пятно. Доливает масло в главную передачу, через неделю опять. Потом начинает подозревать редуктор целиком и считать деньги на ремонт. А течёт сальник вилки кардана, деталь, которая стоит дешевле двух литров трансмиссионки.

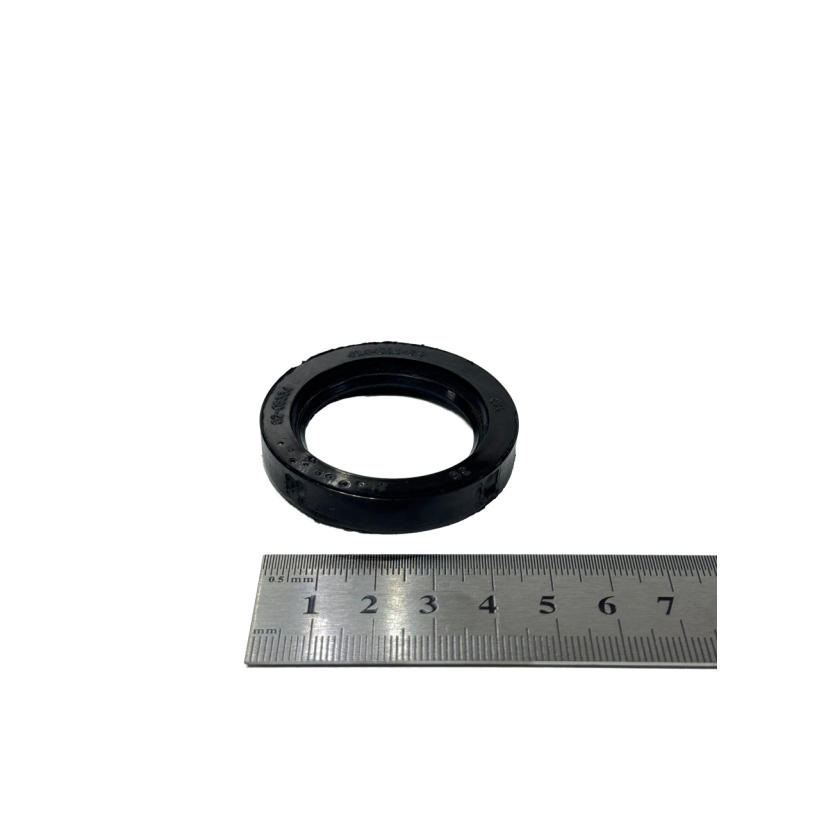

Сальник вилки кардана в сборе под артикулом ИМЗ-8.103-05033, размер 49,4 х 33,4 х 8,5 мм, встречается также под обозначением 62-05334. Это армированная манжета с браслетной пружиной, которая держит масло в главной передаче там, где в неё заходит шлицевая вилка карданного вала.

Что эта деталь делает

Главная передача «Урала» это конический редуктор, залитый трансмиссионным маслом. Карданный вал приходит в неё спереди и садится шлицевой вилкой на хвостовик ведущей шестерни. Вилка фиксируется клиновым болтом, вал крутится вместе с хвостовиком, и в этом месте нужно развести две несовместимые вещи: масло внутри и дорожную грязь снаружи.

• Держит масло в редукторе. Масла в главной передаче немного, оно наливается до контрольного отверстия. Потерять его через сальник можно за пару сотен километров, а дальше шестерни работают насухо.
• Не пускает внутрь грязь и воду. Это место ловит всё, что летит из-под заднего колеса. Абразив в редукторе съедает конические шестерни и подшипники быстрее любого пробега.
• Работает в паре с хвостовиком. Рабочая кромка манжеты обжимает шейку хвостовика с усилием от пружины. Пока кромка живая и шейка ровная, стык сухой.
• Защищает тормоз. Масло, вытекшее из сальника, идёт по главной передаче прямо в тормозной барабан. Замасленные колодки перестают держать, и это уже не про деньги, а про безопасность.

Что значит «в сборе»

Манжета поставляется готовым узлом: резиновое тело, металлическая армирующая обойма и браслетная пружина внутри. Собирать и подгонять ничего не нужно, деталь ставится целиком. Это важно понимать, потому что в старых каталогах иногда встречается набор из сальника, войлочного кольца и шайбы отдельными позициями.

Место установки

Сальник стоит в передней части главной передачи (заднего редуктора), в зоне выхода хвостовика ведущей шестерни, туда же, где садится шлицевая вилка карданного вала. Снаружи он прижат крышкой (обоймой) сальника.

Снаружи его не видно: вы видите карданный вал, вилку и клиновой болт. Сальник спрятан под ними. Признак, по которому его находят вслепую, один: масло сочится по стыку между карданом и главной передачей, а потом размазывается по редуктору и по тормозному барабану.

Не путайте с другими сальниками «Урала»

На мотоцикле их несколько, и течь у каждого выглядит по-своему:

• Сальник вилки кардана (наш случай) — масло идёт из стыка кардана с главной передачей, спереди редуктора.
• Сальник ведомой шестерни главной передачи — масло на ступице заднего колеса, со стороны редуктора. Это воротниковый сальник с пружиной под своей крышкой, другая деталь.
• Сальник хвостовика КПП — масло в районе выхода вторичного вала коробки, спереди карданного вала.
• Сальники передней вилки — масло на пере вилки, к карданной передаче отношения не имеют.

Если не уверены, вымойте узел бензином, насухо протрите, прокатитесь километров десять и посмотрите, откуда побежало первым. Это надёжнее любых догадок.

Названия детали

Заводские наименования

• сальник вилки кардана в сборе
• сальник вилки карданного вала
• сальник вилки кардана задней передачи
• манжета уплотнительная хвостовика ведущей шестерни
• деталь ИМЗ-8.103-05033, 8.103-05033, встречается как 62-05334

Как зовут в гараже

Сальник кардана. Сальник главной передачи. Сальник редуктора. Сальник хвостовика. Передний сальник моста. Манжета кардана. Резинка кардана. «Сальник сорок девять на тридцать три». Просто «тот, из-за которого течёт». В объявлениях ищут по фразам «сальник вилки кардана Урал» и по размеру «сальник 49.4х33.4х8.5».

Применимость

Мотоциклы Урал (ИМЗ, Ирбит)

• ИМЗ-8.103-10 с коляской
• ИМЗ-8.103-30 с приводом на колесо коляски
• ИМЗ-8.103-40 «Турист»
• ИМЗ-8.101 и родственные модификации
• М-61, М-62, М-63, М-66, М-67, М-67-36
• Урал Турист, Урал Соло, Урал Ретро, Урал Спортсмен, Урал Патруль, Урал Волк
• Урал Gear Up, Patrol, Ranger, Tourist, City, Sportsman экспортных серий с этой главной передачей

Днепр и родственная техника

• Днепр МТ-9, МТ-10, МТ-10-36, МТ-11, МТ-16, Днепр-11, Днепр-16, К-650, К-750, М-72

Скажу прямо: главная передача у КМЗ своя, и посадка сальника может отличаться. На машинах, собранных из «Урала» и «Днепра» вперемешку, деталь встаёт. Перед заказом снимите старый сальник и промерьте наружный диаметр, внутренний диаметр и высоту.

Автомобили и прочая техника: честный разбор

Тут не буду вешать вам список марок, которого не существует. Это мотоциклетная деталь ирбитского завода, в автомобильных каталогах её нет. Но подбор по размеру работает, и вот как это делается на практике.

Размер 49,4 х 33,4 х 8,5 мм близок к стандартному метрическому ряду 33 х 50 х 8 и 33 х 52 х 8, которые массово применяются в редукторах, насосах, мотоблоках, культиваторах, сельхозтехнике, промышленных приводах и мотоциклетных узлах других марок. Поэтому:

• в обратную сторону подбор тоже работает: если у вас техника с посадкой 33 х 50 х 8, этот сальник часто подходит
• при подборе смотрите три цифры и тип манжеты (однокромочная или с пыльником), а не название машины
• разница в наружном диаметре 49,4 против 50 критична: сальник с бо́льшим наружным диаметром в посадку не зайдёт, с меньшим будет проворачиваться и течь по наружной кромке

Вывод простой: меряйте штангенциркулем, а не угадывайте по марке техники. Пришлите три размера своей посадки, подскажем, подойдёт ли.

Когда сальник пора менять

• масляное пятно под задней частью мотоцикла после стоянки
• подтёки и масляная грязь на стыке карданного вала с главной передачей
• масло размазано по корпусу редуктора и затекает на тормозной барабан
• задний тормоз стал хуже держать, колодки замаслены
• уровень масла в главной передаче уходит, приходится подливать
• рабочая кромка снятого сальника затвердела, потрескалась, вывернулась, пружина потеряла натяг
• вы и так сняли карданный вал по другому поводу — меняйте, деталь копеечная

Отдельно про диагностику. Свежее масло на стыке ещё не приговор сальнику: сначала проверьте уровень в главной передаче и убедитесь, что он не перелит. Перелив выдавливает масло через самый слабый уплотнитель, и новый сальник в этом случае потечёт так же.

Замена сальника вилки кардана: как делаю я

Инструмент: ключи и головки на крепёж, плоскогубцы на шплинт, мягкая оправка или бронзовый молоток, тонкая отвёртка или крючок для выпрессовки, оправка подходящего диаметра на запрессовку, керосин или бензин, ветошь, трансмиссионное масло. Времени час или полтора без спешки.

Шаг 1. Подготовка

Мотоцикл на ровную площадку, на центральную подставку, нейтраль. Слейте масло из главной передачи через нижнюю пробку, его там немного. Подставьте тару, старое масло с металлической пылью на магните сразу скажет вам, в каком состоянии редуктор.

Шаг 2. Снять карданный вал

Расшплинтуйте и отверните гайку клинового болта, затем выбейте клин через мягкую оправку, не по болту напрямую. Снимите шлицевую вилку с хвостовика ведущей шестерни, при необходимости легко постучав бронзовым или резиновым молотком. Сохраните регулировочные шайбы между вилкой и подшипником и запомните их количество, при сборке они встают на место, иначе головка клинового болта утонет в бобышке.

Шаг 3. Открыть доступ к сальнику

Снимите крышку (обойму) сальника, отвернув её винты. Под ней и сидит манжета с пружиной. Крепёж обычно закис, пролейте проникайкой и не рвите шлицы отвёрткой, винты тут мелкие.

Шаг 4. Выпрессовать старый сальник

Подцепите манжету крючком или тонкой отвёрткой за внутреннюю кромку и выведите из посадки. Главное правило: не оставить ни одной борозды на посадочном гнезде. По царапине в алюминии новый сальник потечёт по наружной кромке, и вы будете менять его второй раз, думая на качество резины.

Шаг 5. Осмотреть хвостовик, это важнее самого сальника

Протрите шейку хвостовика ведущей шестерни насухо и проведите по ней ногтем. Если под кромкой старого сальника выработалась канавка, новая манжета ляжет в эту же канавку и потечёт через неделю. Что делают в такой ситуации: ставят сальник на миллиметр-два глубже или мельче по посадке, чтобы кромка попала на целый металл, либо восстанавливают шейку. Выработку надо увидеть до покупки, а не после.

Шаг 6. Подготовить посадку и новую деталь

Промойте гнездо керосином, продуйте, вытрите насухо. Новую манжету смажьте тем же трансмиссионным маслом по рабочей кромке и по наружной поверхности. Насухо ставить нельзя: кромка подвернётся при напрессовке или сгорит в первые километры.

Шаг 7. Запрессовать

Ставьте только через оправку по всей окружности, диаметром чуть меньше наружного диаметра сальника. Заколачивать молотком по краю нельзя: манжету перекосит, обойму помнёт. Запрессовывайте строго до штатной глубины, ровно, без клина. Проверьте, что пружина осталась на месте и кромка не вывернулась внутрь.

Шаг 8. Собрать

Поставьте крышку сальника на место. Наденьте шлицевую вилку на хвостовик, не забыв регулировочные шайбы. Вилку установите так, чтобы бобышка с отверстием была со стороны ближайшей кромки паза, а клин вставьте срезом к вилке. Затяните гайку клинового болта и обязательно зашплинтуйте, это не то место, где можно «потом доделать».

Шаг 9. Залить масло и проверить

Залейте трансмиссионное масло в главную передачу до уровня контрольного отверстия. Подходит ТАД-17И (ТМ-5-18) либо современное 80W-90 или 75W-90 класса GL-5. Масла в главной передаче немного, лейте не на объём, а по контрольному отверстию.

Шаг 10. Контроль

Насухо протрите весь узел, прокатитесь километров двадцать и загляните. Сухо — собрано правильно. Через сотню километров проверьте ещё раз и заодно потрогайте корпус главной передачи после поездки: он может быть тёплым, но не горячим.

Три вещи из практики. Первое: берите сальник и прокладку крышки сразу вместе, лазить туда второй раз ради прокладки обидно. Второе: если на магните сливной пробки лежит стружка, дело не в сальнике, а в редукторе, и новый сальник проблему не решит. Третье: раз кардан уже снят, посмотрите шлицы вилки и крестовину, они обычно доживают свой срок синхронно.

Технические характеристики

Размеры и вес у разных производителей немного отличаются. Нужны точные цифры под вашу посадку, напишите нам: промерим конкретный экземпляр со склада штангенциркулем.

Частые вопросы

Нужно ли снимать главную передачу для замены?

На большинстве машин нет. Достаточно слить масло, снять карданный вал и крышку сальника. Главную передачу снимают, если хвостовик выработан и нужен более серьёзный ремонт.

Сколько масла заливать после замены?

Масла в главной передаче немного, заливается до уровня контрольного отверстия. Не ориентируйтесь на объём, ориентируйтесь на контрольное отверстие.

Какое масло подходит?

ТАД-17И (ТМ-5-18) либо современное трансмиссионное 80W-90 или 75W-90 класса GL-5.

Новый сальник потёк почти сразу, в чём причина?

Три варианта по частоте: выработанная канавка на шейке хвостовика, борозда на посадочном гнезде от отвёртки при выпрессовке, перекос при запрессовке без оправки. Качество резины тут обычно ни при чём.

Подойдёт ли стандартный сальник 33х50х8?

Иногда ставят, но наружный диаметр на 0,6 мм больше. В алюминиевое гнездо он может не зайти или запрессоваться с деформацией. Штатный размер 49,4 мм надёжнее.

Подойдёт ли на «Днепр» МТ?

Главная передача у КМЗ своя. Сверьте наружный диаметр, внутренний диаметр и высоту по снятой детали.

Что взять заодно?

Прокладку крышки сальника, крестовину карданного вала, сальник хвостовика КПП и трансмиссионное масло. Всё это в зоне доступа одной разборки.
