Ролики игольчатые ступицы редуктора УРАЛДнепр

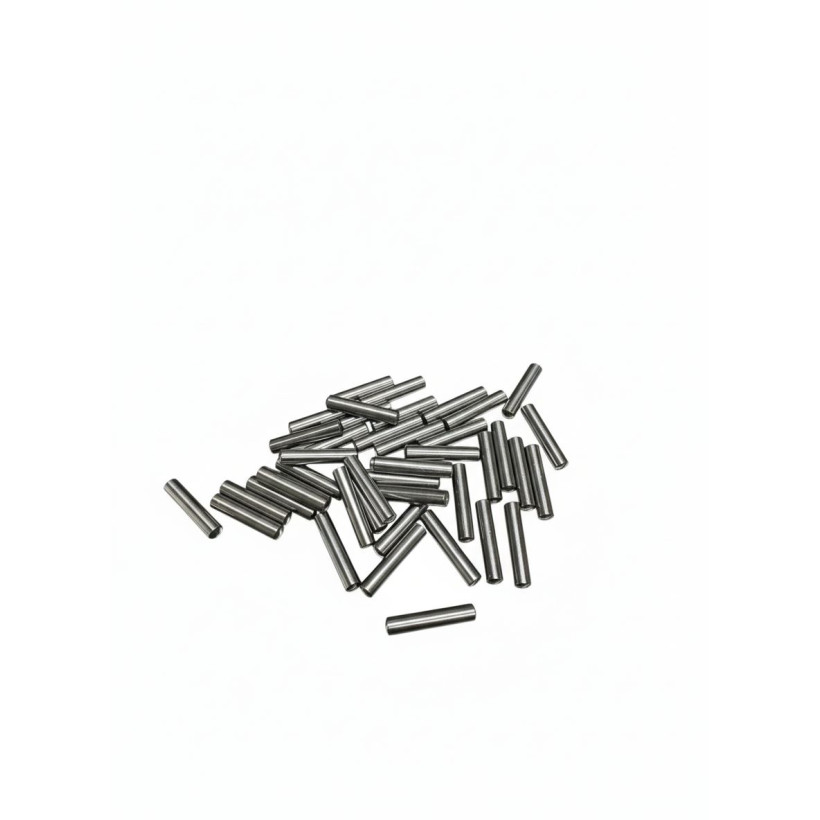

Ролики игольчатые 3х15,8 III — насыпной комплект игл для подшипника ступицы ведомой шестерни главной передачи (заднего редуктора) мотоциклов Урал ИМЗ-8.103, ИМЗ-8.123, М-67 и М-67-36. Диаметр ролика — 3 мм, длина — 15,8 мм. Ролики работают без сепаратора: их укладывают по кругу вокруг ступицы, и вместе они образуют игольчатый подшипник, на который опирается ведомая шестерня.

Как называют эту деталь

• ролик игольчатый 3x15,8 III — обозначение в каталоге деталей Урал ИМЗ-8.103-10, ИМЗ-8.103-40, ИМЗ-8.123-10;
• ролик 3x15,8 А5 ГОСТ 6870-81 — обозначение того же размера в каталоге ИМЗ-8.107;
• иглы (иголки) редуктора, насыпные иглы главной передачи;
• насыпной игольчатый подшипник ступицы ведомой шестерни (зубчатки);
• ролики заднего редуктора, ролики главной передачи Урал.

Римская III — степень точности по старому ГОСТ 6870-72, в действующем ГОСТ 6870-81 ей соответствует степень точности 5. Поэтому обозначения 3x15,8 III и 3x15,8 А5 относятся к роликам одного размера и одного класса.

Где установлены и для чего нужны

Ролики стоят в картере главной передачи, в ступице ведомой шестерни (в каталоге — ступица 7205229). Они воспринимают нагрузку от ведомой конической шестерни и дают ей вращаться с минимальным трением. От состояния роликов, ступицы и втулки картера зависит, будет ли ведомая шестерня вращаться без люфта и правильно ли будет работать коническая пара.

По каталогу в ступицу ставят 45 роликов. Все они работают как единый подшипник, поэтому ролики меняют только полным комплектом, не смешивая старые с новыми.

Применимость

• Урал ИМЗ-8.103-10, ИМЗ-8.103-40, ИМЗ-8.123-10 — 3x15,8 III, 45 шт. на мотоцикл;
• Урал ИМЗ-8.107 — ролик того же размера 3x15,8 А5 ГОСТ 6870-81, по каталогу 46 шт.;
• Урал М-67, М-67-36 — в главной передаче та же ступица ведомой шестерни 7205229 с игольчатыми роликами.

Ролик выполнен по ГОСТ 6870-81, это стандартная деталь. Он подойдёт в любой узел, где документация предусматривает ролик 3х15,8 той же степени точности.

Ограничения

Для мотоциклов Днепр, МТ и К-750 применимость не подтверждена: сравните размер со старыми роликами. В дифференциальном приводе колеса коляски стоят ролики другого размера.

Когда менять ролики

• при ремонте или переборке главной передачи;
• при ощутимом люфте ведомой шестерни;
• если на роликах видны выкрашивание, сколы, потемнение или следы перегрева;
• при замене конической пары, ступицы или втулки картера главной передачи.

Как заменить игольчатые ролики главной передачи

1. Слейте масло из картера главной передачи, снимите заднее колесо и отсоедините главную передачу от маятника.
2. Снимите крышку картера главной передачи, извлеките ведомую шестерню со ступицей и соберите все старые ролики.
3. Промойте детали и осмотрите рабочие поверхности ступицы и втулки картера. Если на них есть выкрашивание, задиры или ступенчатый износ, новые ролики люфт не устранят: изношенную деталь нужно заменить.
4. Нанесите на ступицу тонкий слой густой смазки и плотно уложите ролики по окружности. Смазка удержит их при сборке.
5. Аккуратно установите ступицу на место и убедитесь, что ни один ролик не выпал и не встал с перекосом.
6. Соберите главную передачу с теми же регулировочными шайбами, что стояли раньше, проверьте, что шестерня вращается без заеданий, и залейте трансмиссионное масло по руководству по эксплуатации.

При разборке не перепутайте регулировочные шайбы: от них зависит зацепление конической пары.
