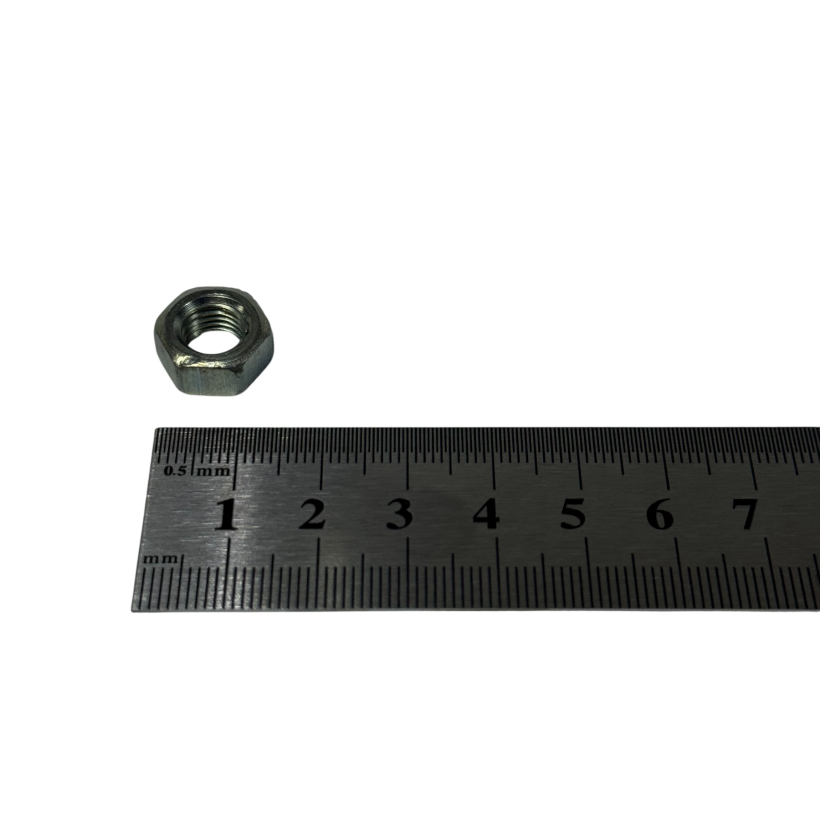

Гайка М8х1 250511-П29: мелкая резьба, из-за которой половина народа берёт не то

Начну с главного, потому что на этом спотыкаются постоянно. М8х1 — это мелкая резьба, шаг один миллиметр. Обычная гайка М8 из хозмага имеет шаг 1,25. Выглядят они одинаково, в кармане не отличишь, но на шпильку «Урала» такая не пойдёт.

Самый грустный сценарий я вижу в боксе регулярно: человек покупает «гайку на восемь», наживляет, чувствует сопротивление, берёт ключ подлиннее и срывает резьбу на шпильке крепления двигателя. Дальше шпилька под замену, а если её закусило в картере — ещё и высверливание.

Гайка под нормалью 250511-П29 — та самая, родная, с правильным шагом. Полное обозначение: М8х1-6Н.6.Ц6.хр S=13 по ОСТ 37.001.124. Шестигранная, оцинкованная, под ключ 13. Применяется в двух десятках мест на мотоцикле, от двигателя до чемодана коляски.

Как отличить М8х1 от М8х1,25, если резьбомера нет

Три рабочих способа.

• Резьбомер. Самый честный, стоит копейки, лежит в любом гараже у человека, который возится с техникой. Прикладываете гребёнку, смотрите совпадение.
• Линейка и счёт витков. Отмеряете 10 мм по оси резьбы и считаете нитки. Десять витков — шаг 1,0, то есть ваша М8х1. Восемь витков — шаг 1,25, обычная метрическая.
• Старая гайка. Самый быстрый: возьмите снятую гайку и попробуйте накрутить новую на ту же шпильку рядом. Правильная идёт пальцами до упора, свободно, без усилия.

Железное правило: если гайка наживляется от руки только на пару витков, а дальше встаёт колом, это не «прикипело» и не «надо дожать». Это чужой шаг. Снимайте и берите правильную.

Где эта гайка стоит на мотоцикле

Гайка многоцелевая, и список применений у неё длинный. Собрал по узлам, чтобы было видно масштаб.

Двигатель и система питания

• шпильки крепления двигателя
• шпильки крепления карбюратора
• регулировочный болт

Пусковой механизм и коробка передач

• упорный винт крепления рычага кривошипа собачки
• клин вала пускового механизма (кикстартера)
• крепление рычага кривошипа собачки
• крепление педали включения заднего хода
• крепление крышки картера

Тормоза и органы управления

• крепление рычага заднего тормоза
• крепление рычага тормоза
• выключатель стоп-сигнала ручного тормоза
• болт крепления ручки

Подвеска и рама

• крепление штока амортизатора
• болт крепления щитка
• болт крепления заднего щитка
• шпилька крепления растяжки
• болт крепления стоек
• болт крепления хомута
• болт крепления прижимного фланца

Коляска

• болты крепления крыла коляски к переднему, среднему и заднему кронштейнам
• болт крепления держателя запасного колеса
• болт крепления скобы корпуса коляски
• болт крепления крышки чемодана
• болт крепления ограничителя крышки чемодана
• болты крепления резиновых элементов

Отсюда простой вывод для практики: покупать одну штуку смысла нет. Разбираете вы один узел или десять, гайки М8х1 вам понадобятся всё равно, и лучше, чтобы они лежали в ящике новыми, а не искались по банкам.

Зачем вообще менять гайку, она же железная

Вопрос резонный, отвечу по-честному. Гайка изнашивается не истиранием, а по трём другим сценариям.

• Вытягивание резьбы. После нескольких циклов затяжки, особенно с перетягом, профиль резьбы вытягивается. Гайка вроде крутится, но держит хуже и начинает отворачиваться от вибрации. На оппозите это вопрос недель.
• Прикипание и срыв граней. На выпуске и на двигателе гайка намертво садится от температуры и коррозии. Срываете грани ключом — и дальше это уже не крепёж, а задача для зубила.
• Износ покрытия. Цинк стирается, гайка начинает ржаветь, ржавчина заклинивает резьбу. Через сезон вы её просто не открутите.

Поэтому правило механика: гайку на ответственном или горячем месте при разборке меняем, а не крутим обратно. Она стоит дешевле любой минуты вашего времени.

Названия детали

Заводские обозначения

• гайка М8х1-6Н.6.Ц6.хр S=13 ОСТ 37.001.124-75 (редакция -93)
• гайка шестигранная М8х1 с мелким шагом резьбы
• гайка нормализованная, нормаль 250511-П29
• гайка многоцелевая, гайка широкого применения
• деталь 250511-П29, 250511 П29, 250511П29

Как спрашивают в магазине

Гайка на восемь мелкая. Мелкая восьмёрка. Гайка М8 с мелким шагом. Гайка под ключ 13. Гайка на 13. Мелкашка. Оцинкованная гайка М8. Родная гайка «Урала». «Та, которая на шпильку двигателя». В поиске чаще всего набирают «гайка М8х1» и «гайка 250511-П29», по этим двум запросам её и находят.

Замена и установка: как делаю я

Казалось бы, что тут рассказывать, гайку закрутил и поехал. На практике именно на крепеже чаще всего и косячат. Опишу порядок, который экономит шпильки.

Шаг 1. Снять старую и посмотреть на неё

Прикипевшую гайку сначала пролейте проникающей смазкой и дайте постоять, минут десять лишними не будут. Грани уже подзализаны — берите накидной ключ или головку, рожковый докончит дело. Снятую гайку поверните в руках: сорванные грани, вытянутая резьба, ржавчина изнутри означают, что обратно она не идёт.

Шаг 2. Прогнать резьбу на шпильке

Шаг, который все пропускают, а он решает всё. Пройдите резьбу шпильки или болта плашкой М8х1, не М8 обычной. Плашки нет — накрутите старую целую гайку несколько раз туда-обратно, предварительно смочив резьбу растворителем. Грязь, старый герметик и ржавчина из резьбы должны уйти.

Шаг 3. Проверить саму шпильку

Пока всё открыто, посмотрите на шпильку. Вытянутая резьба, следы скручивания, конусность по первым виткам означают, что шпильку пора менять. Новая гайка на убитую шпильку — деньги на ветер и ещё одна разборка через месяц.

Шаг 4. Подготовить резьбу перед сборкой

На горячих местах (выпуск, головки, крепление двигателя) нанесите на резьбу медную или графитную противозадирную смазку. В следующий раз открутите пальцами. На обычных местах хватит капли моторного масла. Фиксатор резьбы нужен только там, где конструкция не предусматривает шплинт, контргайку или стопорную шайбу, и брать надо средней фиксации, синий. Красный на М8 вы потом не открутите без горелки.

Шаг 5. Наживить и затянуть

Наживляйте строго от руки до упора. Пошло туго с первых витков — стоп, ищите причину: не тот шаг, забитая резьба, перекос. Дальше затягивайте ключом плавно. Ориентир по моменту для М8 класса прочности 6 около 15-20 Н·м, но по ответственным узлам берите цифру из руководства по своей модели, там моменты расписаны отдельно.

Отдельно про алюминий. Крышка картера, картер коробки, всё, что из алюминиевого сплава, перетяг не прощает. Там тянут заметно слабее и обязательно крест-накрест, по кругу, в несколько проходов.

Шаг 6. Законтрить, где положено

Смотрите, что было на этом месте до вас. Шплинт — ставьте новый шплинт, старый разогнутый в дело не идёт. Была контргайка — ставьте контргайку. Была стопорная или пружинная шайба — меняйте её вместе с гайкой, она тоже расходник.

Шаг 7. Протянуть после обкатки

Через первые 100-200 км после сборки пройдитесь по всему, что крутили, и протяните. Оппозитный двигатель трясёт всё вокруг себя, и свежесобранный узел всегда даёт небольшую усадку. Проверяйте крепёж двигателя, коляски и подвески особенно внимательно.

И напоследок три вещи из практики. Первое: берите гайки с запасом, десяток в ящике решает кучу вопросов. Второе: держите отдельно банку под М8х1 и под обычную М8, перемешаете — намучаетесь. Третье: заодно возьмите шайбы и гроверы, они умирают быстрее гаек и стоят так же недорого.

Применимость по технике

Мотоциклы Урал (ИМЗ, Ирбит)

• ИМЗ-8.103-10, ИМЗ-8.103-30, ИМЗ-8.103-40 «Турист»
• ИМЗ-8.101 и родственные модификации
• М-61, М-62, М-63, М-66, М-67, М-67-36
• Урал Турист, Урал Соло, Урал Ретро, Урал Спортсмен, Урал Патруль, Урал Волк
• Урал Gear Up, Patrol, Ranger, Tourist, City, Sportsman экспортных серий

Днепр и другая мототехника

• Днепр МТ-9, МТ-10, МТ-10-36, МТ-11, МТ-16, Днепр-11, Днепр-16, К-650, К-750
• ИЖ, Минск, Восход и прочая техника там, где по конструкции заложена резьба М8х1

Автомобили и прочая техника

Гайка нормализованная и многоцелевая, поэтому встречается далеко за пределами мототехники: ГАЗ, ЗИЛ, УАЗ, ЯМЗ, сельхозтехника, мотоблоки, снегоходы, прицепы, самодельные машины. Везде, где конструкцией заложена метрическая резьба М8 с мелким шагом 1,0 мм.

Главный критерий подбора один: шаг резьбы. Не модель мотоцикла, не год выпуска, а шаг. Померили резьбомером или посчитали витки, получили 1,0 мм — ваша гайка.

Технические характеристики

Высота и диаметр описанной окружности у разных изготовителей немного гуляют в пределах допуска ОСТ. Нужны точные цифры или нужна гайка конкретного производителя, напишите нам: промерим экземпляр со склада штангенциркулем и скажем, чьё производство в текущей партии.

Частые вопросы

Чем М8х1 отличается от обычной М8?

Шагом резьбы. У М8х1 он равен 1,0 мм, у стандартной метрической М8 — 1,25 мм. Внешне гайки почти одинаковые, но взаимозаменяемыми они не являются. Попытка накрутить не ту гайку срывает резьбу на шпильке.

Как проверить шаг без резьбомера?

Отмерьте 10 мм вдоль резьбы и посчитайте витки. Десять витков — шаг 1,0. Восемь витков — шаг 1,25.

Что означает П29 в артикуле?

Это код исполнения по защитному покрытию в системе нормалей. В данном случае ему соответствует цинковое хроматированное покрытие Ц6.хр.

Можно ли ставить обратно старую гайку?

На неответственных местах можно, если резьба целая и грани острые. На двигателе, выпуске, креплении коляски и подвески лучше ставить новую: старая уже вытянута затяжками и начинает отворачиваться от вибрации.

Нужен ли фиксатор резьбы?

Только там, где конструкцией не предусмотрены шплинт, контргайка или стопорная шайба. Берите средней фиксации, синий. Красный на М8 потом снимается только с нагревом.

Сколько гаек брать?

Эта гайка применяется на мотоцикле в двух десятках мест. Берите с запасом, десяток лишним не будет. По вибронагруженным узлам при каждой разборке её меняют.

Подойдёт ли на «Днепр» и на автотехнику?

Гайка нормализованная и многоцелевая, встречается на ГАЗ, ЗИЛ, УАЗ, ЯМЗ, сельхозтехнике и прицепах. Критерий один: резьба М8 с шагом 1,0 мм.
