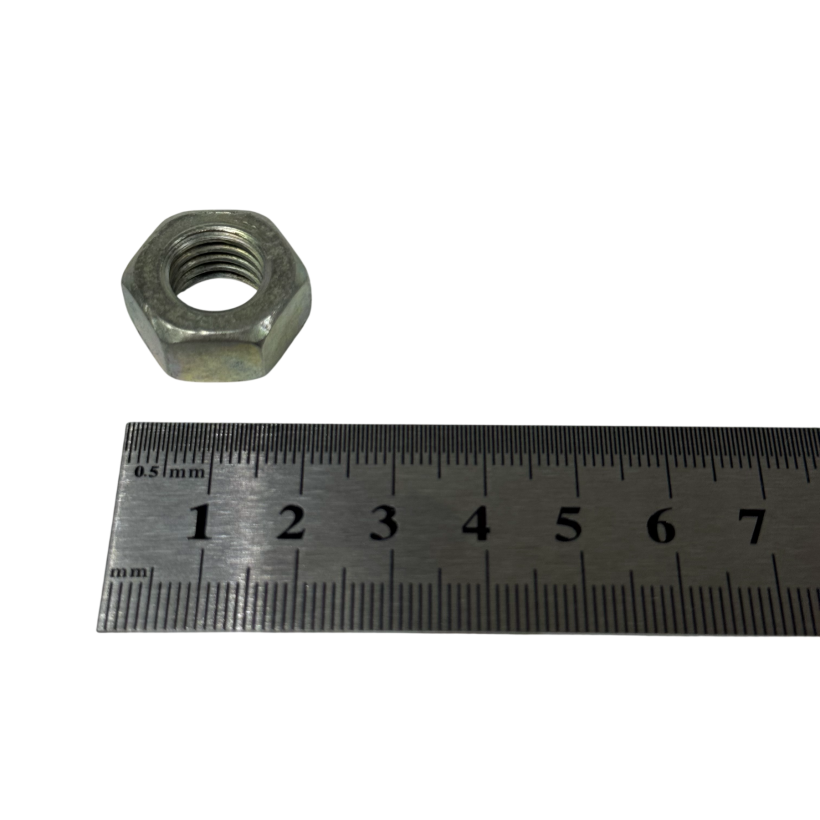

Гайка М12 250514-П29: почему этот номер лучше запомнить, чем искать «гайку на двенадцать»

Самая частая история в телефонном разговоре. «Дайте гайку на двенадцать». Даю. Через день человек возвращается: не крутится. Потому что «на двенадцать» у нас в стране означает три разных вещи: диаметр резьбы 12, размер под ключ 12 и шаг резьбы, которого человек вообще не знает.

Нормаль 250514-П29 снимает этот вопрос целиком. За номером стоит конкретная гайка с конкретной геометрией, и если в вашем узле стояла она, новая встанет без разговоров.

Что означает номер 250514-П29

Расшифровываю по полной записи, как она пишется в чертежах и накладных: Гайка М12-6Н.6.Ц6.хр ОСТ 37.001.124.

• М12 — метрическая резьба диаметром 12 мм с крупным шагом 1,75 мм.
• 6Н — класс точности резьбы, стандартный для автомобильного крепежа.
• 6 — класс прочности гайки.
• Ц6.хр — цинковое покрытие толщиной 6 мкм с хроматированием. То самое, из-за которого гайка отливает желтизной или радугой.
• ОСТ 37.001.124 — отраслевой стандарт автомобильной промышленности на шестигранные гайки. Встречаются обе редакции, -75 и -93, геометрия у них одна.
• П29 в индексе — как раз и есть «класс прочности 6 плюс покрытие Ц6.хр». Это видно по соседям в серии: 250510-П29 это М8-6Н.6.Ц6.хр, 250512-П29 это М10.

Размер под ключ у М12 в этой нормали 19 мм. На старых машинах встречается крепёж под ключ 18, это другая, более ранняя нормаль. Если ваша гайка под 18, скажите, подберём отдельно.

Главная ошибка при покупке: шаг резьбы

Эту гайку путают с мелкошаговыми, и это самая частая причина возврата. У М12 в технике ходят три шага:

• 1,75 мм — крупный, он же основной. Это наша гайка, 250514-П29.
• 1,5 мм — мелкий.
• 1,25 мм — мелкий, часто на ответственных и регулировочных узлах.

Внешне все три одинаковые. Накрутить мелкошаговую гайку на крупную резьбу можно ровно на один виток, после чего она закусывает и срывает витки на шпильке. Шпильку потом менять дороже.

Как проверить за десять секунд. Возьмите старую гайку и новую, сложите торцами и посмотрите на свет: витки должны совпасть в одну линию. Разошлись — шаг разный. Либо накрутите новую гайку на шпильку от руки: правильная идёт свободно на всю высоту, неправильная упирается почти сразу.

Про класс прочности 6: где эту гайку ставить, а где нет

Скажу прямо, потому что это важнее, чем кажется. Класс прочности 6 это обычный крепёж общего назначения: кронштейны, хомуты, щитки, багажники, крылья, подножки, кожухи, щётки, скобы.

На высоконагруженные узлы гайку надо ставить того класса, который там был. Ось колеса, крепление коляски к раме, крепление двигателя, рулевые узлы, тормозные механизмы — там могут стоять гайки класса 8 и выше, и замена на шестёрку это снижение прочности соединения. Класс прочности выбит на торце гайки цифрой. Посмотрите на старую перед тем, как брать новую.

Правило простое: класс прочности нового крепежа не ниже старого. Выше можно, ниже нельзя.

Про покрытие Ц6.хр

Шесть микрон цинка с хроматной пассивацией — стандартная защита автомобильного крепежа. Держит атмосферную коррозию, конденсат, брызги. Но это не нержавейка: от реагента, постоянной воды и соли слой садится за сезон-два, а на резьбе он стирается уже при первой затяжке.

Отсюда практический вывод. Если узел живёт в грязи и воде (подрамник коляски, крылья, днище, крепёж под заднее колесо), собирайте гайку на смазке или на противозадирной пасте. Тогда через три года вы её открутите, а не будете срезать болгаркой.

Где стоит гайка М12 на мотоцикле

Сразу честно, как механик: М12 — это типоразмер крепежа, а не деталь под один конкретный узел. Гайки этого размера раскиданы по мотоциклу десятками. Ниже типичные места, но точку всегда ставит снятая гайка и штангенциркуль.

Мотоцикл Урал и Днепр

• крепление коляски к раме мотоцикла, кронштейны и растяжки
• крепление двигателя и коробки передач к раме
• крепёж задних амортизаторов и кронштейнов подвески
• оси и стяжные соединения рамы, подрамника, багажника
• крепление щитков, крыльев, подножек, дуг, кожухов
• рулевые и подвесные кронштейны, элементы ходовой части

Как убедиться, что нужна именно эта гайка

1. Снимите старую гайку.
2. Промерьте резьбу: внутренний диаметр около 12 мм.
3. Промерьте размер под ключ по двум противоположным граням: должно быть 19 мм.
4. Проверьте шаг прикладыванием к новой гайке.
5. Посмотрите на торец: там может быть выбит класс прочности.

Сомневаетесь — пришлите фото гайки на линейке, подскажем.

Названия детали

Заводские и каталожные

• гайка шестигранная М12
• гайка М12-6Н
• гайка М12-6Н.6.Ц6.хр ОСТ 37.001.124
• нормаль 250514-П29, деталь 250514
• гайка нормальной высоты с метрической резьбой

Близкие и взаимозаменяемые обозначения

По геометрии этой гайке соответствуют ГОСТ 5915-70 (гайка шестигранная М12, S=19), DIN 934 и ISO 4032 в метрическом крупном шаге. Отличия между нормалями касаются допусков, класса прочности и покрытия, а не присоединительных размеров. Старая ГОСТ 5927-70 даёт М12 под ключ 18, это уже не взаимозаменяемо по инструменту.

Как зовут в гараже

Гайка на двенадцать. Гайка под ключ девятнадцать. Двенадцатая гайка. Гайка М12. Просто «двенашка». Шестигранная. Оцинкованная гайка. Автонормаль. В поиске чаще всего набирают «гайка М12 купить» и «250514-П29», поэтому держите в карточке оба написания.

Применимость по технике

Нормаль ОСТ 37.001.124 это общеотраслевой автомобильный крепёж. Та же гайка ходит по огромному парку техники.

Мотоциклы

• Урал: ИМЗ-8.103-10, 8.103-30, 8.103-40 «Турист», ИМЗ-8.101, М-61, М-62, М-63, М-66, М-67, М-67-36, Урал Турист, Ретро, Соло, Патруль, Спортсмен, Волк, Gear Up, Patrol, Ranger
• Днепр (КМЗ): МТ-9, МТ-10, МТ-10-36, МТ-11, МТ-16, Днепр-11, Днепр-16, К-650, К-750, М-72
• ИЖ: Планета 3, 4, 5, Планета Спорт, Юпитер 3, 4, 5, ИЖ 7.107
• Восход, Минск, Ява, ЧЗ и прочая мототехника в узлах соответствующего размера

Автомобили и грузовая техника

• ВАЗ (классика, Нива, переднеприводные), ГАЗ, УАЗ, Москвич, ИЖ
• КамАЗ, МАЗ, ЗИЛ, Урал-4320, КрАЗ, ПАЗ, ГАЗель
• Двигатели ЯМЗ, Д-240, СМД и навесное оборудование к ним

Трактора, спецтехника и прочее

• МТЗ, ЮМЗ, Т-40, Т-150, ДТ-75, сельхознавеска и прицепы
• снегоходы Буран и Тайга, квадроциклы, мотовездеходы
• мотоблоки, культиваторы, прицепы к мотоциклам и легковым
• каракаты, вездеходы, самоделки, восстановленная техника
• станки, конвейеры, металлоконструкции, фланцевые соединения общего назначения

Замена и установка: как делаю я

Инструмент: ключ или головка на 19, вороток, динамометрический ключ по возможности, металлическая щётка, проникающая смазка, медная или графитовая противозадирная паста. Из расходников пригодятся новые шайбы.

Шаг 1. Открутить старую, не наломав

Прикипевшую гайку сначала пролейте проникающей смазкой и дайте постоять минут пять, а не десять секунд. Работайте шестигранной головкой или накидным ключом, не рожковым: рожковый на закисшем крепеже слизывает грани за один рывок. Грани уже сорваны — берите головку-экстрактор или срезайте, другого пути нет.

Шаг 2. Почистить резьбу на шпильке или болте

Шаг, который все пропускают. Пройдите резьбу щёткой, а если есть метчик нужного размера, прогоните и его. Новая гайка должна идти по резьбе от руки на всю высоту. Идёт с усилием — значит в резьбе грязь или забитый виток, и момент затяжки вы выставите неправильно: ключ покажет сопротивление грязи, а не нужную затяжку.

Шаг 3. Осмотреть шпильку

Вытянутая шпилька, сорванные или замятые витки, трещина у основания — меняйте шпильку, одна новая гайка проблему не решит. Признак вытянутой шпильки: гайка идёт нормально, а потом начинает закусывать на последних витках.

Шаг 4. Поставить то, что было по конструкции

Проверьте, что в узле стояло: простая гайка с пружинной шайбой, гайка со шплинтом, самоконтрящаяся с нейлоновым кольцом, контргайка. Простая шестигранная гайка в вибронагруженном узле без стопорения открутится. Нужно стопорение — ставьте шайбу-гровер, шплинт, вторую гайку или фиксатор резьбы средней фиксации. Высокопрочный фиксатор на мотоцикле лучше не применять, потом не открутите без нагрева.

Шаг 5. Затянуть правильно

Резьбу под гайку смажьте тонким слоем смазки или противозадирной пасты. Это и момент затяжки делает повторяемым, и даёт шанс открутить соединение через три года.

Про момент скажу честно: универсальной цифры для гайки не существует. Момент задаёт узел, а не гайка, и у разных соединений он отличается в разы. Берите значение из руководства на свой мотоцикл. Нет руководства — тяните с чувством, с коротким воротком, и проверьте затяжку через сотню километров. Крепёж класса прочности 6 тянуть «как восьмёрку» нельзя, сорвёте резьбу.

Шаг 6. Проверить после обкатки

Любое свежесобранное резьбовое соединение проверяйте через 100-200 км. Прокладки садятся, краска сминается, и затяжка ослабевает. Это нормально, на то и протяжка.

Два правила напоследок. Первое: крепёж не экономят. Гайка со срезанными гранями, растянутой резьбой или сточенным покрытием идёт в мусор, а не обратно в узел. Второе: берите с запасом. Когда вы на половине разборки обнаруживаете, что одной гайки не хватает, выходные заканчиваются.

Технические характеристики

Вес и габариты приведены по справочным данным на этот типоразмер и могут незначительно отличаться у разных производителей. Нужны точные цифры или замер под ваш узел — напишите, промерим штангенциркулем экземпляр со склада.

Частые вопросы

250514-П29 и гайка М12 по ГОСТ 5915 это одно и то же?

По присоединительным размерам совпадают: М12, крупный шаг, под ключ 19. Отличия в стандарте, классе прочности и покрытии. Для большинства узлов взаимозаменяемы, для ответственных смотрите класс прочности на торце.

Какой шаг резьбы у этой гайки?

Крупный, 1,75 мм. Мелкошаговые М12х1,25 и М12х1,5 это другие гайки, они не подойдут и сорвут резьбу на шпильке.

Почему под ключ 19, а не 18?

Девятнадцать это современная нормаль. Под ключ 18 шли М12 по старой ГОСТ 5927-70, такие попадаются на технике ранних лет. Если у вас крепёж под 18, скажите, подберём.

Можно ли ставить эту гайку на крепление коляски или ось колеса?

Только если там стояла гайка класса прочности не выше 6. Класс выбит на торце. Ответственные узлы собирают крепежом того класса, который предусмотрен конструкцией.

Нужна ли шайба?

Ставьте то, что было в узле: плоскую шайбу, гровер, шплинт. Простая гайка в вибронагруженном соединении без стопорения открутится.

Покрытие Ц6.хр защищает от ржавчины?

От атмосферной коррозии да. Это не нержавейка: от реагента и постоянной воды цинк садится, а на резьбе стирается при первой затяжке. Собирайте на смазке.

Продаёте штуками или упаковкой?

Штуками. На объём есть скидка, набирайте нужное количество в корзину или напишите, посчитаем от пятидесяти и от ста.
