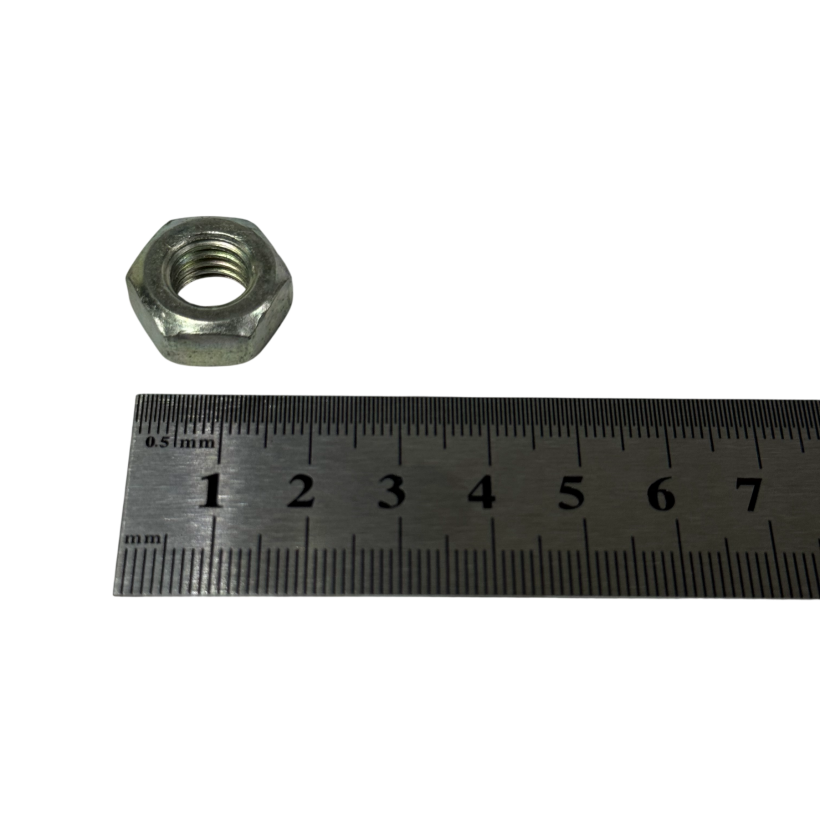

Гайка М10х1,5 250512-П29: та самая, которой на «Урале» прикручено полмотоцикла

Скажу сразу, без романтики. Это обычная шестигранная гайка М10 с крупным шагом 1,5 мм по ГОСТ 5915-70, номер нормали 250512, индекс покрытия П29. В каталогах она же проходит как гайка М10-6Н. Под ключ 17, высота 8 мм, вес 11 граммов.

И при всей своей простоте это одна из самых востребованных позиций в любом мотоцикле. На «Урале» и «Днепре» на М10 висят глушители, кронштейны коляски, багажник, подножки, крылья, крепление двигателя к раме, амортизаторы. Когда начинаешь что-то серьёзно перебирать, десяток таких гаек уходит незаметно, потому что половина старых идёт в мусор: грани замяты, резьба вытянута, половина прикипела к шпильке насмерть.

Что надо знать до покупки: два подвоха с гайкой М10

Подвох первый: шаг резьбы

М10 бывает двух шагов. 1,5 мм — крупный, стандартный, это как раз наш случай. И 1,25 мм — мелкий, он встречается в отдельных узлах. Гайку с шагом 1,5 на шпильку с шагом 1,25 вы не накрутите, а если додавите ключом, то сорвёте резьбу на шпильке, и ремонт станет в десятки раз дороже гайки.

Как проверить за десять секунд: возьмите старую гайку и накрутите её от руки на шпильку. Идёт легко и до конца — шаг тот же. Закусывает с первого витка — шаг другой.

Подвох второй: размер под ключ

По ГОСТ 5915-70 и по немецкому DIN 934 гайка М10 имеет размер под ключ 17 мм. А вот по современному ISO 4032 у М10 под ключ 16 мм. Геометрия резьбы одинаковая, гайка встанет, но если вы в тесном месте работаете одним конкретным ключом или накидной головкой, разницу в один миллиметр почувствуете сразу. Наша позиция 250512-П29 — это 17 мм.

Про индекс после дефиса

Цифры 250512 задают саму гайку, а индекс после дефиса — защитное покрытие. У этого же номера нормали есть обмеднённое исполнение 250512-П5, его традиционно берут на выпускной коллектор и на горячие соединения: медь не даёт гайке прикипеть к шпильке. Если вы собираете выпуск, спросите у нас обмеднённый вариант или хотя бы возьмите медную антипригарную пасту.

Место установки

Если коротко: везде, где из детали торчит шпилька М10 с шагом 1,5 или проходит болт М10. На тяжёлом оппозите это, как правило:

• крепление глушителей и выпускных труб к цилиндрам и к раме
• кронштейны и растяжки коляски, крепление коляски к раме мотоцикла
• крепление двигателя и коробки передач к раме
• задние амортизаторы, ось маятника, узлы задней подвески
• подножки, упоры, центральная подставка
• багажник, дуги, крепление крыльев и щитков
• седло, бензобак, кронштейны электрики
• шпильки картеров и крышек на части модификаций

Точное место на вашей машине подскажет только снятая гайка. Это стандартный крепёж, а не деталь под конкретный узел, поэтому сверяйте шаг резьбы и размер под ключ, а не «похоже на мою».

Как эту деталь называют

Заводские и каталожные наименования

• гайка М10-6Н
• гайка М10х1,5
• гайка шестигранная М10 ГОСТ 5915-70, класс точности В
• нормаль 250512, деталь 250512-П29
• гайка М10 многоцелевая
• гайка крепления выпускного коллектора (в каталогах ЯМЗ и МАЗ)
• hex nut M10, DIN 934 M10 (в импортной документации)

Как говорят в гараже

Гайка на десять. Десятка. Гайка М10. Гайка под семнадцатый. Гайка на 17. Шестигранная. Просто «гайка на десятку с крупным шагом». В заказах у снабженцев фигурирует как «двести пятьдесят тысяч пятьсот двенадцать» или просто «нормаль 250512». В объявлениях ищут по фразам «гайка М10х1,5» и «гайка 250512-П29».

Для чего она нужна и почему её всё-таки покупают, а не выкручивают старую

Гайка делает одну вещь: вместе с болтом или шпилькой создаёт и удерживает усилие затяжки, которое держит соединение. Усилие это держится за счёт натяжения в стержне и трения в резьбе. Как только резьба вытянулась или забилась нагаром, усилие перестаёт быть предсказуемым: вы крутите ключом, а соединение всё равно ослабевает через сто километров.

Поэтому старую гайку меняют, если:

• грани замяты, ключ срывается, гайка уже «на 16 с половиной»
• резьба вытянута, гайка наворачивается с люфтом или, наоборот, идёт с закусыванием
• на витках нагар, ржавчина, следы срыва
• гайка уже тянулась «до упора» и явно вытянулась по шагу
• гайка прикипела и её снимали с нагревом или болгаркой
• соединение вибронагруженное и самоотворачивается несмотря на затяжку

Экономия на гайке — классическая ложная экономия. Срыв резьбы на шпильке глушителя или на картере означает высверливание, метчик, ремонтную шпильку, а в плохом варианте снятый цилиндр.

Применимость: куда встаёт гайка М10х1,5 250512-П29

Это нормализованный крепёж, поэтому список техники огромный. Ниже — где он реально встречается.

Мотоциклы

• Урал: ИМЗ-8.103-10, 8.103-30, 8.103-40 «Турист», ИМЗ-8.101, М-61, М-62, М-63, М-66, М-67, М-67-36, Урал Турист, Соло, Ретро, Спортсмен, Патруль, Волк, Gear Up, Patrol, Ranger, Tourist
• Днепр (КМЗ): МТ-9, МТ-10, МТ-10-36, МТ-11, МТ-16, Днепр-11, Днепр-16, К-650, К-750, М-72
• ИЖ: Планета 3, 4, 5, Планета Спорт, Юпитер 3, 4, 5, ИЖ 7.107
• Минск: ММВЗ-3.111, 3.112, 3.113, 3.115
• Восход: Восход-2, 3, 3М, ЗиД «Сова»
• Ява, Чезет, Паннония и прочая техника с метрическим крепежом

Автомобили и грузовики

• ГАЗ: Волга 2410, 3102, 3110, Газель, Соболь, ГАЗ-53, 3307, 3309, 66, двигатели Evotech 2.7 (гайка приёмной трубы)
• МАЗ, ЯМЗ: крепление выпускного коллектора и приёмных труб, навесное оборудование
• Урал-4320, 5557, 43206, КамАЗ, ЗИЛ, КрАЗ
• УАЗ: 469, Хантер, Патриот, Буханка
• ВАЗ, Москвич, ИЖ-Ода и прочая легковая классика

Трактора и спецтехника

• МТЗ (Беларус), ЮМЗ, Т-25, Т-40, Т-150, К-700, ДТ-75
• комбайны, сеялки, плуги, прицепное оборудование
• экскаваторы, погрузчики, бетономешалки, компрессоры

Прочее

• снегоходы Буран и Тайга, квадроциклы, мотовездеходы
• мотоблоки, культиваторы, каракаты, самоделки
• прицепы автомобильные и мотоциклетные, лодочные прицепы
• станки, стеллажи, металлоконструкции, любой монтаж

Установка и затяжка: как делаю я

Казалось бы, что тут рассказывать. Но именно на крепеже чаще всего и косячат, поэтому порядок такой.

Шаг 1. Подготовить резьбу

Шпильку или болт прогоните плашкой либо резьбовой щёткой, снимите нагар и ржавчину. На выпуске это обязательно: гайка на закоксованной шпильке затянется с ложным моментом, и соединение ослабнет. Резьба в глухом отверстии — прогоните метчиком М10х1,5 и продуйте.

Шаг 2. Подобрать шайбу

Гайка без шайбы на тонком кронштейне или на алюминии разбивает отверстие и сминает металл. Ставьте плоскую шайбу под гайку, а на вибронагруженном соединении плоскую плюс гровер либо гайку с нейлоновым кольцом. Шайба стоит копейки и экономит кронштейн.

Шаг 3. Смазать то, что надо смазать

На горячих узлах (выпуск, глушители) — медная или графитная антипригарная паста, иначе в следующий раз гайку вы не снимете. На вибронагруженных и ответственных — резьбовой фиксатор средней фиксации. На обычных соединениях достаточно капли масла, чтобы момент затяжки был предсказуемым.

Шаг 4. Затянуть правильным усилием

Ключ на 17 или головка на 17. Ориентир по моменту: для М10 класса прочности 8.8 на смазанной резьбе это порядка 40-50 Н·м. Но на мотоцикле это ориентир, а не приговор: для гаек класса прочности 5 и 6, для тонких штампованных кронштейнов и для резьбы в алюминии момент существенно ниже. Есть руководство по вашей машине — смотрите туда. Нет — тяните до плотной посадки и чуть дальше, но не «от души», алюминий и тонкий металл не прощают.

Шаг 5. Многоболтовое соединение — крест-накрест

Любой фланец, крышку, кронштейн на нескольких гайках тяните по очереди, крест-накрест, в два-три прохода, малыми долями оборота. Так прижим будет равномерным, а деталь не поведёт.

Шаг 6. Протянуть после обкатки

Через 100-200 километров после ремонта пройдите ключом по тем соединениям, которые собирали. Новая гайка и свежая прокладка дают просадку, и это нормально. Протяжка занимает пять минут и снимает половину будущих проблем.

Два совета напоследок. Первый: берите гайки с запасом, десятками. Крепёж — единственная позиция, которой всегда не хватает именно в субботу вечером, когда магазины закрыты. Второй: заводите на полку сразу и шайбы с гроверами под М10. Полный набор на одно соединение стоит дешевле поездки за одной гайкой.

Технические характеристики

Вес и габариты подтверждены по каталогу завода-изготовителя. Нужен конкретный класс прочности или определённое покрытие под вашу задачу — напишите нам, посмотрим маркировку на торце гаек в наличии.

Чем можно заменить и чем нельзя

Можно: любая гайка М10 с шагом 1,5 по ГОСТ 5915-70, ГОСТ 5927-70 или DIN 934 с подходящим классом прочности. По ISO 4032 тоже встанет, но будет под ключ 16 мм. На вибронагруженном соединении уместна самоконтрящаяся гайка М10х1,5 с нейлоновым кольцом (DIN 985) или гайка с фланцем (DIN 6923).

Нельзя: гайку М10 с мелким шагом 1,25, дюймовую 3/8 (она похожа по диаметру и накручивается на полтора витка, а потом рвёт резьбу), а также гайку заведомо низкого класса прочности на ответственное соединение вроде крепления двигателя или подвески.

Частые вопросы

Какой ключ нужен на эту гайку?

17 мм. По ГОСТ 5915-70 и DIN 934 у М10 размер под ключ именно 17. У импортных гаек по ISO 4032 он 16 мм, это другое исполнение.

Чем отличается шаг 1,5 от 1,25?

1,5 — крупный, стандартный шаг, наш случай. 1,25 — мелкий. Между собой они не взаимозаменяемы: попытка накрутить гайку одного шага на резьбу другого срывает витки.

Что значит «М10-6Н»?

М10 — диаметр резьбы, 6Н — поле допуска резьбы гайки по стандарту. Это стандартная посадка, совместимая с обычными болтами и шпильками М10.

Чем отличается П29 от П5?

Индексом покрытия. 250512-П5 — обмеднённое исполнение, его берут на выпускной коллектор и горячие узлы, чтобы гайка не прикипала. Геометрия у обоих одинаковая.

Подойдёт на автомобиль или трактор?

Да, это нормализованный крепёж. Встречается на ГАЗ, МАЗ, Урал, КамАЗ, УАЗ, ВАЗ, двигателях ЯМЗ, тракторах МТЗ и ЮМЗ, прицепах и спецтехнике.

Сколько брать?

Если разбираете узел, берите с запасом: старые гайки с замятыми гранями и вытянутой резьбой обратно ставить не стоит. На серьёзный ремонт обычно уходит от десяти штук.

Нужна ли шайба?

На тонком кронштейне и на алюминии обязательна, иначе гайка разобьёт отверстие. На вибронагруженном соединении плоская шайба плюс гровер либо самоконтрящаяся гайка.
