Гайка М10х1 250513-П29: шесть мест на мотоцикле, одна нормаль, под ключ 17

Крепёж в карточках обычно описывают двумя строчками, и это ошибка. Потому что именно из-за гайки с неправильным шагом резьбы люди срывают шпильки цилиндра, а потом ищут мастера, который высверлит остатки из алюминиевого картера.

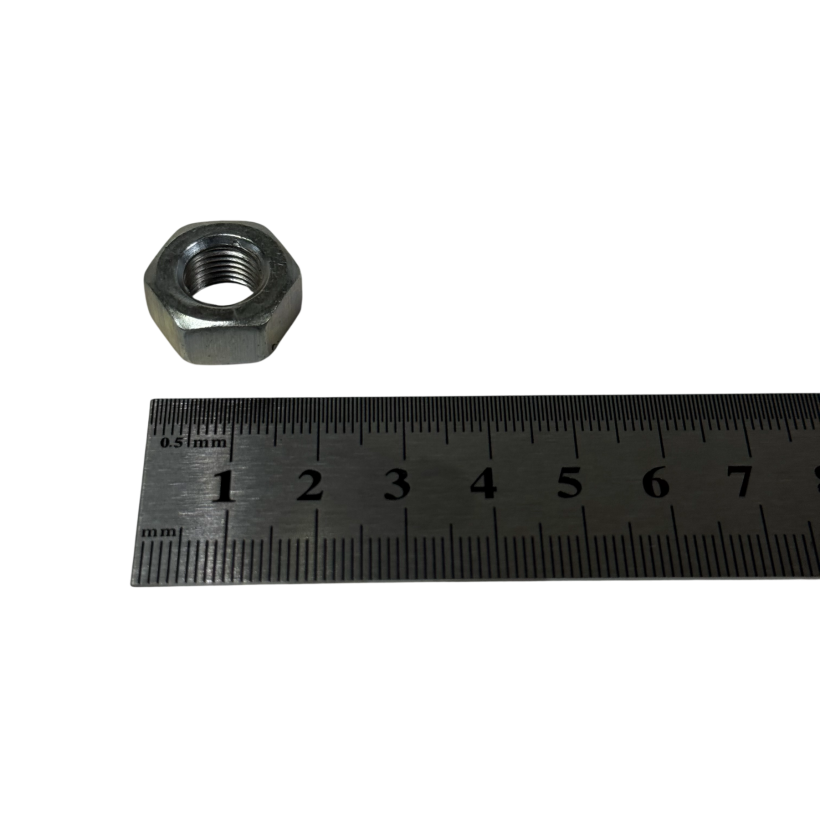

Гайка М10х1-6Н под артикулом 250513-П29 из той группы крепежа, которую на «Урале» встретишь в полудюжине ответственных соединений. Размер под ключ 17, шаг резьбы ровно 1 мм, вес около 11 граммов. Разберу ниже, где она стоит, почему шаг именно мелкий, и как её тянуть, чтобы не переделывать.

Шесть мест установки на мотоциклах Урал и Днепр

По заводским каталогам эта нормаль применяется как:

• Гайка М10х1 к шпильке крепления цилиндра. Самое ответственное место. Четыре шпильки держат цилиндр на картере, и гайки на них работают в цикле нагрев-охлаждение всю жизнь мотора.
• Гайка М10х1 крепления главной передачи к маятнику рамы. Узел, который принимает весь крутящий момент и реакцию заднего колеса.
• Гайка М10х1 к стяжному болту мостика. Мостик вилки: от затяжки зависит, будет руль ходить ровно или начнёт гулять.
• Гайка М10х1 к стяжному болту левого наконечника. Наконечник передней вилки.
• Гайка М10х1 к стяжному болту наконечника маятника. Задняя часть ходовой.
• Гайка М10х1 крепления кронштейна. Кронштейны навесного, крыльев, коляски, щитков.

Шесть разных узлов, одна и та же гайка. Для склада это удобно, для покупателя тоже: разбираете мотоцикл, берёте сразу десяток и не думаете, какая куда.

Почему шаг именно мелкий, М10х1, а не М10х1,25

Вопрос, который задают каждый сезон, поэтому объясню нормально.

• Больше витков в зацеплении. На той же длине навёртывания мелкая резьба даёт больше рабочих витков, и нагрузка распределяется ровнее. Для алюминиевых картеров и для шпилек это принципиально.
• Лучше самоторможение. Угол подъёма винтовой линии меньше, поэтому соединение хуже раскручивается от вибрации. На оппозите, который трясёт всё подряд, свойство не лишнее.
• Точнее затяжка. Один оборот гайки даёт меньшее перемещение, значит момент выставляется аккуратнее, а предварительный натяг держится стабильнее.
• Выше нагрузочная способность по площади. Сечение стержня срезается меньше, чем при крупном шаге.

И главное предупреждение. М10х1 внешне почти не отличается от М10х1,25 и М10х1,5. Накинули не ту гайку, провернули с усилием, и резьба на шпильке сорвана. Проверяется элементарно: резьбомером, или навёрткой от руки по эталонной гайке. От руки должна идти легко, без закусывания, на всю длину.

Названия детали

Заводские наименования по нормали

• гайка М10х1-6Н
• гайка М10х1х6Н
• гайка М10х1 широкого применения
• гайка М10х1 многоцелевая
• гайка шестигранная М10х1
• нормаль 250513, артикул 250513-П29, 250513 П29

В каталогах другой техники та же нормаль подписана по месту установки: гайка крепления впускного коллектора, гайка крепления выпускного коллектора, гайка крепления барабана ручного тормоза. Деталь одна, подписи разные.

Как её называют в гараже

Гайка М10 на мелкий шаг. Гайка на цилиндр. Гайка под семнадцать. Просто «семнашка». Мелкая десятка. Гайка коллекторная. Метиз, крепёж, гаечка. На барахолках и форумах ищут по сочетаниям «гайка М10х1 Урал», «гайка цилиндра Урал» и прямо по номеру 250513-П29.

Применимость: мотоциклы, грузовики, двигатели, спецтехника

Мотоциклы Урал (ИМЗ, Ирбит)

• ИМЗ-8.103-10, ИМЗ-8.103-30, ИМЗ-8.103-40 «Турист»
• ИМЗ-8.101 и родственные модификации
• М-61, М-62, М-63, М-66, М-67, М-67-36
• Урал Турист, Урал Соло, Урал Ретро, Урал Спортсмен, Урал Патруль, Урал Волк
• Урал Gear Up, Patrol, Ranger, Tourist, City, Sportsman экспортных серий

Мотоциклы Днепр и прочие

• Днепр МТ-9, МТ-10, МТ-10-36, МТ-11, МТ-16, Днепр-11, Днепр-16, К-650, К-750, М-72
• ИЖ, Минск, Восход, Ява, ЧЗ в тех узлах, где применён крепёж М10 с мелким шагом

Грузовики и двигатели

• Урал-375, Урал-4320, Урал-5557, Урал-43206, Урал NEXT — гайка идёт по номенклатуре АЗ «Урал» как деталь широкого применения
• Двигатели ЯМЗ (ЯМЗ-236, 238, 7511 и родственные) — крепление впускного и выпускного коллекторов
• ГАЗ, в том числе гусеничный вездеход ГАЗ-34039 ГТСМ, узлы системы охлаждения
• ЗИЛ, КамАЗ, МАЗ, УАЗ в узлах с крепежом М10х1

Трактора, спецтехника, прочее

• тракторы и сельхозтехника: крепление барабана стояночного тормоза и другие узлы
• дорожная и коммунальная техника, навесное оборудование
• лодочные моторы, мотоблоки, генераторы, компрессоры
• каракаты, вездеходы и самоделки на автомобильных и мотоциклетных агрегатах

Оговорка, которая экономит время обеим сторонам: крепёж подбирают не по модели техники, а по резьбе и по размеру под ключ. Снимите старую гайку, проверьте резьбомером шаг (должен быть 1,0 мм) и приложите ключ (должен подойти 17). Совпало — гайка ваша. Не уверены, пришлите фото со штангенциркулем, подскажем.

Когда гайку меняют, а не ставят обратно

• грани скруглены, ключ проворачивается или «лижет» углы
• резьба забита, в витках заусенцы, гайка идёт по шпильке с усилием
• на торце видна вытяжка или замин от перетяжки
• следы коррозии в витках, гайка закисла и снималась с нагревом
• соединение ответственное и разбиралось: шпильки цилиндра, главная передача, стяжные болты вилки и маятника
• гайка откручивалась самопроизвольно, хотя момент был выставлен

По шпилькам цилиндра скажу жёстче: если вы снимали цилиндр, поставьте новые гайки. Они дешевле любого другого решения в этом ремонте, а работают в самом нагруженном месте мотора.

Установка и затяжка: как делаю я

Инструмент: ключ или головка на 17, желательно динамометрический ключ, резьбомер, щётка по металлу, медная или графитовая смазка, проникайка.

Шаг 1. Проверить шаг резьбы

До всего остального. Резьбомер на шпильку, или навёртывайте новую гайку от руки. Пошла легко на всю длину — шаг верный. Закусило на втором витке — у вас в руках М10х1,25, уберите её подальше и возьмите правильную.

Шаг 2. Привести в порядок резьбу шпильки

Щёткой снять грязь и нагар, при необходимости прогнать плашкой строго М10х1. Плашка другого шага срежет витки вместо того, чтобы их поправить. Шпилька с сорванной или вытянутой резьбой меняется, подтягивать её бесполезно.

Шаг 3. Решить вопрос со смазкой

Резьбу в алюминии и шпильки, которые ходят в нагрев, полезно пройти медной или графитовой антизадирной пастой: гайка потом снимется, а не прикипит. Но держите в голове, что смазка снижает трение и при том же моменте даёт больший натяг. Если мануал даёт момент для сухой резьбы, смазывайте только опорный торец, а не витки.

Шаг 4. Затянуть правильно

Общие правила, которые работают на всех шести соединениях:

• двигатель и узел холодные
• затяжка в два или три приёма, а не сразу на полный момент
• на цилиндре и на любом фланце — крест-накрест, от центра к краям
• динамометрическим ключом, а не «по чувству в локте»
• шайбы, контргайки и шплинты, предусмотренные конструкцией, ставятся на место

Моменты затяжки берите из руководства по эксплуатации на вашу модель: по гайкам цилиндра «Урала» в мануалах фигурирует порядка 3,2-4,0 кгс·м, но цифра отличается по годам и модификациям, поэтому сверяйтесь с книгой, а не с форумом.

Шаг 5. Протянуть после прогрева

Это шаг, который пропускают чаще всего. После сборки двигателя прогрейте его, дайте полностью остыть и проверьте момент заново. Алюминий «усаживается», и первая протяжка почти всегда показывает недотяг. То же по ходовой: через 100-200 км проверьте стяжные болты мостика, наконечников и крепление главной передачи.

Шаг 6. Чего не делать

Не тяните «от души»: на М10 перетянуть просто, а вытянутая шпилька или сорванная резьба в картере превращают копеечный ремонт в сварку и ремонтные втулки. Не используйте разболтанный рожковый ключ на закисшей гайке, слижете грани. И не ставьте вместо нормальной гайки первое, что подошло из банки: шаг резьбы здесь важнее, чем кажется.

Технические характеристики

Класс прочности и тип покрытия у разных партий отличаются. Нужна конкретика под ответственное соединение, напишите нам: посмотрим маркировку на торце и упаковку партии перед отправкой.

Сколько брать

Практический расчёт, чтобы не заказывать дважды.

• Один цилиндр — 4 шт.
• Оба цилиндра — 8 шт.
• Главная передача к маятнику — обычно 4 шт., смотрите по своей модели
• Стяжные болты мостика и наконечников — по одной на болт
• Кронштейны — по месту

Совет по опыту: при переборке двигателя берите с запасом в несколько штук. Одну уронишь в поддон, у другой грани окажутся примятыми ещё до установки. Деталь стоит копейки, а поездка в магазин за одной гайкой стоит дня.

Частые вопросы

Чем М10х1 отличается от М10х1,25 и М10х1,5?

Шагом резьбы, то есть расстоянием между витками. Диаметр одинаковый, поэтому гайки похожи, но они невзаимозаменяемы. Неверный шаг срывает резьбу на шпильке с первого же проворота.

Какой ключ нужен?

Семнадцать. Лучше головка или накидной ключ: на закисшей гайке рожковый слизывает грани.

Можно ли ставить старые гайки обратно?

На кронштейнах и щитках можно. На шпильках цилиндра, главной передаче и стяжных болтах вилки и маятника лучше новые, цена вопроса минимальная.

Подойдёт ли эта гайка на двигатель ЯМЗ?

Та же нормаль числится в каталогах ЯМЗ как гайка крепления впускного и выпускного коллекторов. Сверьте шаг резьбы и размер под ключ по снятой детали.

Какой момент затяжки?

Берите из руководства на вашу модель и узел. По гайкам цилиндра «Урала» в мануалах встречается порядка 3,2-4,0 кгс·м, но по годам и модификациям цифры отличаются.

Нужна ли шайба?

Если она предусмотрена конструкцией узла, ставьте. Самодельная подкладка под гайку меняет затяжку и может ослабить соединение.

Чем смазывать резьбу?

Медной или графитовой антизадирной пастой, особенно на шпильках в алюминии. Помните, что смазанная резьба при том же моменте даёт больший натяг.
